Composants et emplacement des composants

COMPOSANTS

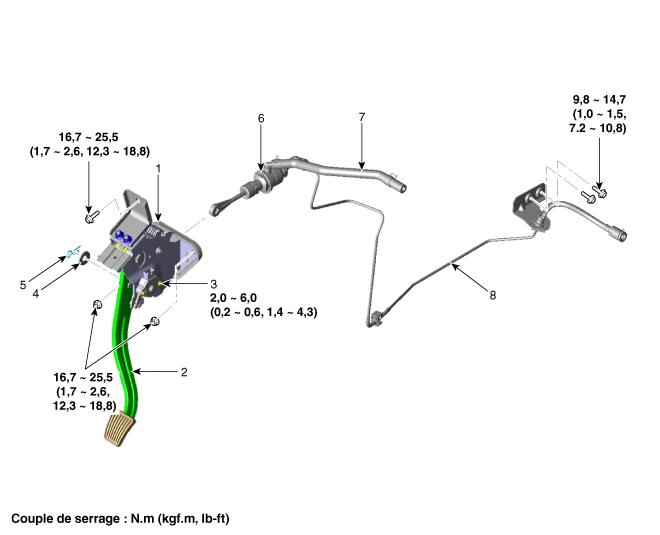

(CONDUITE GAUCHE)

1. Ensemble de la pédale d'embrayage
2. Bras de la pédale d'embrayage
3. Commutateur d'embrayage et de verrouillage d'allumage
4. Rondelle

5. Goupille de retenue
6. Maître-cylindre
7. Flexible du réservoir
8. Tuyau d’embrayage

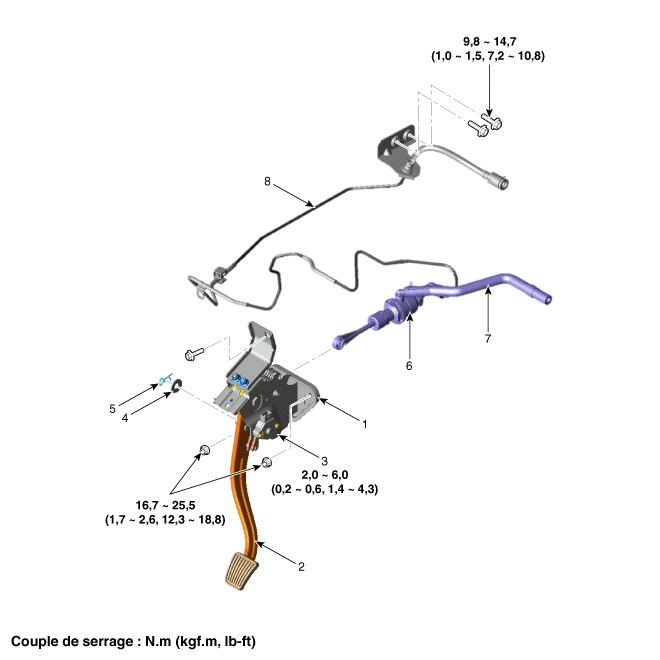

(CONDUITE DROIT)

1. Ensemble de la pédale d'embrayage
2. Bras de la pédale d'embrayage
3. Commutateur d'embrayage et de verrouillage d'allumage
4. Rondelle

5. Goupille de retenue
6. Maître-cylindre
7. Flexible du réservoir
8. Tuyau d’embrayage

Procédures de réparation

DÉPOSE

1.	Enlevez le conduit d'air et l'ensemble du filtre à air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

2.	Déposez le filtre à carburant. (Voir Système d'alimentation en carburant - "Filtre à carburant")

Déconnectez le tube d'embrayage (B) du régulateur (A).

•	Ne faites pas déborder le liquide de frein sur le véhicule, il endommagerait la peinture. Si du liquide de frein entre en contact avec la peinture, enlevez-le immédiatement avec de l'eau.

(CONDUITE GAUCHE)

(CONDUITE DROIT)

Retirez le boulon de support du tube d'embrayage (A-2 pces).

Couple de serrage:

9,8 ~ 14,7 N.m (1,0 ~ 1,5 kgf.m, 7,2 ~ 10,8 Ib-ft)

5.	Retirez le tube (A) du cylindre récepteur concentrique après avoir retiré la goupille (B).

6.	Déconnectez le tube d'embrayage (A) du cylindre de débrayage (B).

7.	Retirez le tube d'embrayage du véhicule.

INSTALLATION

1.	Pour la pose, suivez la procédure inverse de la dépose.

2.	Effectuez la procédure de purge d'air dans le cylindre de débrayage après avoir versé le liquide de frein. (Reportez-vous à Embrayage - "Cylindre de débrayage")
