Composants et emplacement des composants

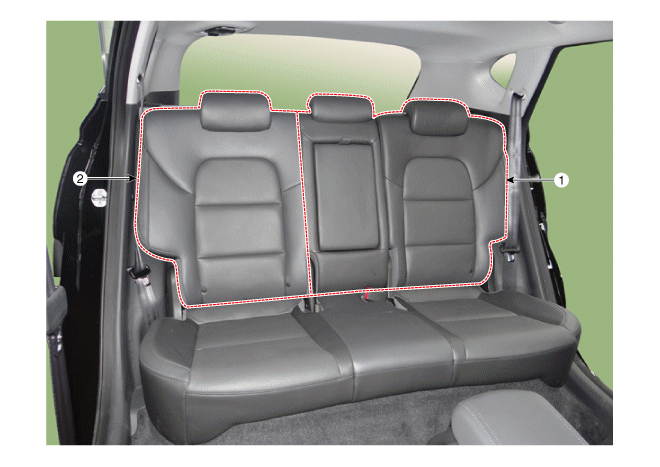

EMPLACEMENT DES COMPOSANTS

1. Revêtement de dossier de siège arrière [G]

2. Revêtement de dossier de siège arrière [D]

Procédures de réparation

REMPLACEMENT

(Gauche)

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez le siège arrière [G]. (Reportez-vous à Siège arrière - "Siège arrière")

2.	Poussez la goupille d'arrêt (B) et déposez l'appui-tête du siège arrière (A).

3.	Après avoir desserré la vis de fixation, retirez le levier d'inclinaison du siège arrière (A).

4.	Après avoir desserré la vis de fixation, retirez le couvercle externe de la protection du siège arrière (A).

5.	Après avoir desserré la vis de fixation, retirez le couvercle interne de la protection du siège arrière (A).

6.	Retirez la bande élastique (A) du cadre de coussin.

7.	Extrayez le protecteur (A) de l'armature du dossier du siège avant.

8.	Avec un tournevis ou un outil de dépose, enlevez le couvercle de l'ancrage pour enfants (A).

9.	Avec un tournevis ou un outil de dépose, enlevez le couvercle du dossier de siège arrière (A).

10.	Débranchez le connecteur du chauffage de siège arrière (A).

11.	Extrayez les guides des appui-têtes des sièges arrière (A) tout en pinçant les deux côtés de la partie inférieure des guides, et déposez-les.

12.	Après avoir retiré la bande Velcro (A) et les agrafes (B) à l'intérieur du recouvrement du coussin de siège arrière, retirez le recouvrement du coussin de siège (C).

13.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés complètement

•	Remplacez les clips endommagés (ou retenues de type goupille).

•	Pour éviter les pliures, assurez-vous que le couvercle (B) est étiré de manière régulière avant de brancher les agrafes (A).

•	Remplacez les clips par des neufs en utilisant un outil spécial (C) (09880-4F000).

(Droit)

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez l'ensemble de siège de la seconde rangée [D]. (Reportez-vous à Siège arrière - "Siège arrière")

2.	Poussez la goupille d'arrêt (B) et déposez l'appui-tête du siège arrière (A).

3.	Après avoir desserré la vis de fixation, retirez le levier d'inclinaison du siège arrière (A).

4.	Après avoir desserré la vis de fixation, retirez le couvercle externe de la protection du siège arrière (A).

5.	Avec un tournevis ou un outil de dépose, enlevez le couvercle de l'ancrage pour enfants (A).

6.	Avec un tournevis ou un outil de dépose, enlevez le couvercle de la suspension de siège arrière (A).

7.	Retirez la bande élastique (A) du cadre de coussin.

8.	Extrayez le protecteur (A) de l'armature du dossier du siège avant.

9.	Avec un tournevis ou un outil de dépose, enlevez le couvercle du dossier de siège arrière (A).

10.	Débranchez le connecteur du chauffage de siège arrière (A).

11.	Avec un tournevis ou un outil de dépose, retirez l'entretoise de l'accoudoir (A).

12.	Avec un tournevis ou un outil de dépose, enlevez l'accoudoir du dossier arrière (B).

13.	Retirez la plaque de l'accoudoir de siège arrière (A).

14.	Extrayez les guides des appui-têtes des sièges arrière (A) tout en pinçant les deux côtés de la partie inférieure des guides, et déposez-les.

15.	Après avoir retiré la bande Velcro (A) et les agrafes (B) à l'intérieur du recouvrement du coussin de siège arrière, retirez le recouvrement du coussin de siège (C).

16.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés complètement.

•	Remplacez les clips endommagés (ou retenues de type goupille).

•	Pour éviter les pliures, assurez-vous que le couvercle (B) est étiré de manière régulière avant de brancher les agrafes (A).

•	Remplacez les clips par des neufs en utilisant un outil spécial (C) (09880-4F000).
