Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / Système de lubrification / Pompe à huile

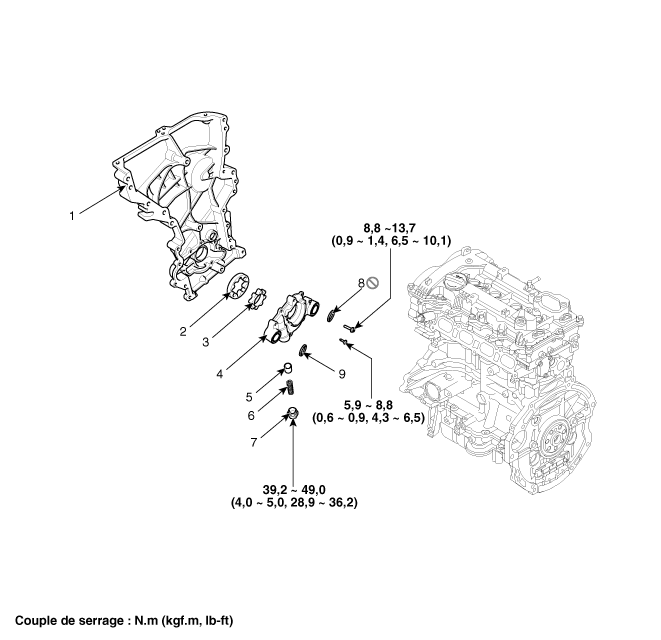

Composants et emplacement des composants

COMPOSANTS

1. Couvercle de la chaîne de distribution
2. Rotor extérieur
3. Rotor intérieur
4. Couvre-pompe à huile
5. Clapet de décharge

6. Ressort anti-retour
7. Bouchon de décharge
8. Joint torique (côté aspiration)
9. Joint torique (côté décharge)

Procédures de réparation

Dépose et pose

1.	Déposez le couvercle de la chaîne de distribution. (Reportez-vous au système de distribution - "Carter de la chaîne de distribution")

Déposez le couvercle de la pompe à huile (A).

Couple de serrage

Vis :

5,9 ~ 8,8 N·m (0,6 ~ 0,9 kgf·m, 4,3 ~ 6,5 lb·ft)

boulons :

8,8 ~ 13,7 N·m (0,9 ~ 1,4 kgf·m, 6,5 ~ 10,1 lb·ft)

3.	Déposez le rotor interne (A) et le rotor externe (B).

4.	Pour la pose, suivez la procédure inverse de la dépose.

Contrôle

Déposez le clapet de décharge.

Déposez le bouchon (A), le ressort (B) et le plongeur de décharge (C).

Couple de serrage

Bouchon (A) :

39,2 ~ 49,0 Nm (4,0 ~ 5,0 kgf.m, 28,9 ~ 36,2 lb-ft)

2.	Vérifiez le clapet de décharge. Couvrez le clapet d'huile du moteur et vérifiez qu'elle tombe délicatement dans l'orifice du clapet, portée par son propre poids. Si nécessaire, remplacez le couvercle de la chaîne de distribution.

3.	Contrôlez le ressort de la soupape de décharge. Vérifiez si le ressort de la soupape de décharge est déformé ou cassé.

Vérifiez le jeu latéral du rotor.

À l'aide d'une jauge d'épaisseur et d'une règle rectifiée de précision, mesurez le jeu entre les rotors internes et la règle rectifiée.

Si le jeu latéral dépasse la limite maximum, remplacez l'ensemble des rotors.

Si nécessaire, remplacez le couvercle de la chaîne de distribution.

Holgura lateral:

0,040 ~ 0,090 mm (0,00157 ~ 0,00354 in.)

Vérifier le dégagement du rotor.

l'aide d'une jauge d'épaisseur, mesurez le jeu entre le rotor externe et la carrosserie.

Si le jeu du corps dépasse la limite de spécification, remplacez l'ensemble des rotors.

Si nécessaire, remplacez le couvercle de la chaîne de distribution.

Dégagement de carrosserie:

0,200 ~ 0,292 mm (0,00787 ~ 0,01150 in.)

Vérifiez le jeu du guide de rotor.

(1)

Mesurez le diamètre extérieur du guide du rotor intérieur.

Diamètre du rotor intérieur:

41,550 ~ 41,570 mm (1,63582 ~ 1,63661 in.)

(2)

Mesurez le diamètre intérieur du trou du couvercle de chaîne de distribution.

Diamètre du trou du couvercle de chaîne de distribution:

41,600 ~ 41,625 mm (1,63779 ~ 1,63878 in.)

(3)	Vérifiez le jeu entre le diamètre intérieur du trou du couvercle de chaîne de distribution et le diamètre extérieur du guide de rotor intérieur.

Jeu du guide:

0,030 ~ 0,075 mm (0,00118 ~ 0,00295 in.)

ÉcartER D′HUILE
