Composants et emplacement des composants

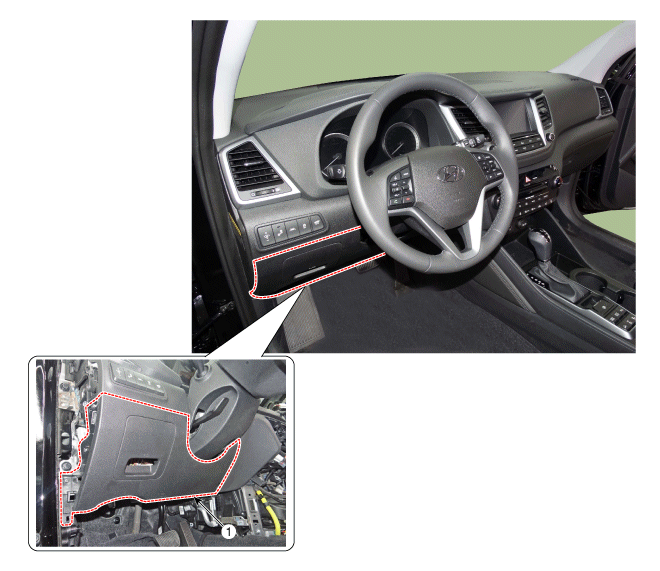

EMPLACEMENT DES COMPOSANTS

1. Panneau inférieur du tableau de bord

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlever la garniture latérale d'auvent. (Reportez-vous à Garniture intérieure - "Garniture latérale d'auvent")

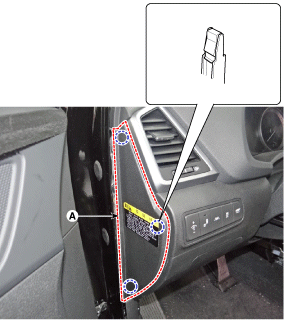

2.	Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral du tableau de bord [G] (A).

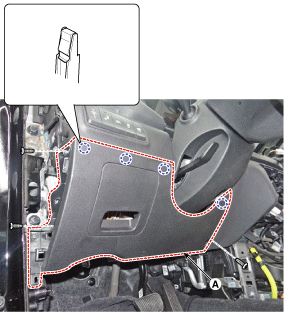

3.	Desserrez les vis de fixation et retirez le panneau inférieur de rembourrage de sécurité (A).

4.	Déposez les connecteurs de l'interrupteur du tableau de bord inférieur (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
