Composants et emplacement des composants

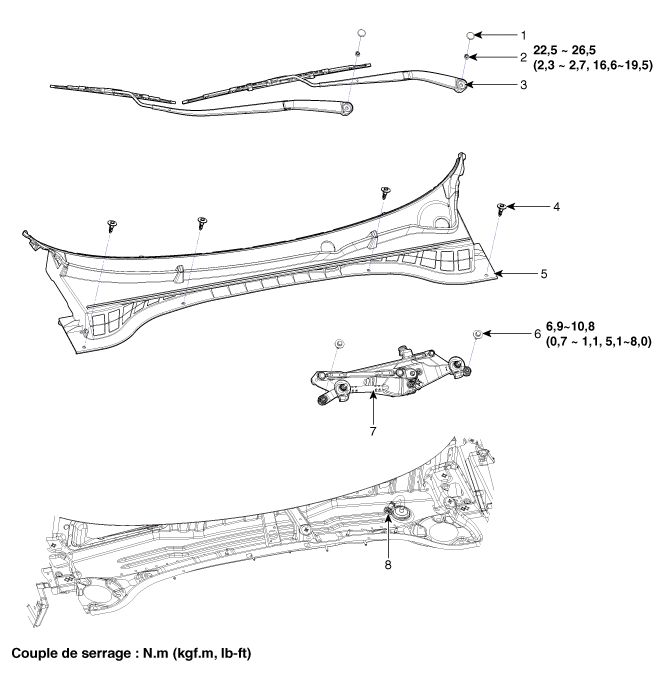

EMPLACEMENT DES COMPOSANTS

1. Bouchon
2. Écrou
3. Bras de l’essuie-glace et lame
4. Rivet

5. Couvercle supérieur de auvent
6. Boulon
7. Ensemble du moteur et tringlerie de l’essuie-glace
8. Connecteur du moteur de l’essuie-glace

Procédures de réparation

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Si nécessaire, libérez le clip de fixation du balai d'essuie-glace en tirant dessus et retirez le balai d'essuie-glace depuis le rayon interne (A) du bras d'essuie-glace.

3.	Déposez le couvercle supérieur d'auvent. (Voir le groupe Carrosserie- "Couvercle supérieur d’auvent")

4.	Retirez le moteur d'essuie-glace et la tringlerie (A) après avoir déconnecté le connecteur du moteur d'essuie-glace (B).

Maintenez le bras de démarrage du moteur de l'essuie-glace et déposez la liaison supérieure (A).

•	Avant de retirer le moteur d'essuie-glace et la tringlerie, assurez-vous que le moteur est arrêté en position arrêt automatique.

•	Avant de déposer le moteur de l'essuie-glace et la tringlerie, vérifiez l'angle d'installation et l'emplacement de la tringlerie et du bras de manivelle du moteur d'essuie-glace.

•	Veillez à ne pas tordre la liaison.

Déposez la liaison inférieure (A) du bras de démarrage du moteur de l'essuie-glace.

•	Avant de déposer le moteur de l'essuie-glace et la tringlerie, vérifiez l'angle d'installation et l'emplacement de la tringlerie et du bras de manivelle du moteur d'essuie-glace.

•	Veillez à ne pas tordre la liaison.

7.	Déposez le bras de démarrage (B) après avoir desserré un écrou (A).

8.	Desserrez les boulons, puis déposez le moteur de l'essuie-glace (A).

INSTALLATION

1.	Posez le moteur de l’essuie-glace.

Posez le bras de démarrage.

Couple de serrage:

13,0 ~ 13,5 Nm (1,33 ~ 1,38 kgf.m, 9,6 ~ 10,0 lbf.ft)

•	Pour installer correctement de bras de démarrage du moteur de l'essuie-glace, contrôlez que la liaison est alignée avec le bras de démarrage en ligne droite et placez l'angle de chaque liaison précisément.

3.	Installez la liaison inférieure et supérieure sur le bras de démarrage du moteur de l'essuie-glace.

Installez le moteur de l'essuie-glace et ses câblages puis branchez son connecteur.

Couple de serrage:

6,9 ~ 10,8 Nm (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lbf.ft)

5.	Installez la baie de pare-brise.

Installez le bras et la lame de l'essuie-glace du pare-brise.

Couple de serrage:

22,5 ~ 26,5 Nm (2,3 ~ 2,7 kgf.m, 16,6 ~ 19,5 lbf.ft)

•	Le moteur d'essuie-glace doit suivre un cycle pour s'assurer qu'il est dans la position de stationnement. Si nécessaire, réglez le bras et balai de l'essuie-glace.

7.	Posez le bras et la lame de l'essuie-glace dans la position indiquée. position d'arrêt automatique (balai)

Contrôle

Déposez le connecteur du moteur de l'essuie-glace.

NON	Description
1	-
2	ALL2
3	STATIONNEMENT
4	Haute vitesse
5	MASSE
6	Vitesse basse

2.	Déposez le câble positif (+) de la batterie à la borne 2 et le câble négatif (-) à la borne 5.

Vérification (avec GDS)

Dans le système électrique de carrosserie, la défaillance peut être rapidement diagnostiquée avec le système de diagnostic du véhicule (GDS).

Le système de diagnostic (GDS) fournit les informations suivantes.

(1)	Autodiagnostic : Contrôle de la défaillance et du numéro de code (DTC)

(2)	Données actuelles : Vérification de l'état des données d'entrée/de sortie du système

(3)	Test d'actionnement : Vérification des conditions de fonctionnement du système

(4)	Fonction supplémentaire : Contrôle d'autres fonctions comprenant le réglage en option du système et le réglage au point zéro

2.	Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie (BCM)" à vérifier afin de vérifier le véhicule avec le testeur.

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.
