Hyundai Tucson Revue Technique Automobile: Module de porte arrière

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte arrière / Module de porte arrière

Composants et emplacement des composants

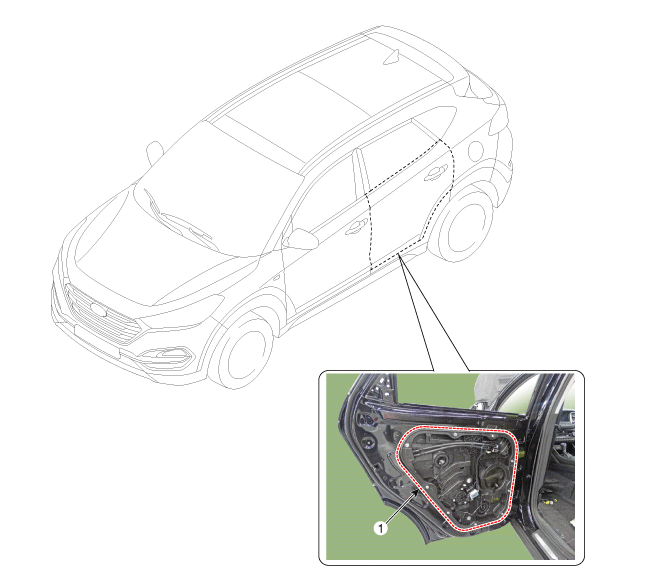

EMPLACEMENT DES COMPOSANTS

1. Module de la porte arrière

Procédures de réparation

REMPLACEMENT

1.	Déposez la vitre de la porte arrière. (Reportez-vous à porte arrière - "Vitre de porte arrière")

2.	Déposez la poignée extérieure de porte arrière. (Reportez-vous à Porte arrière - "Poignée extérieure de porte arrière")

3.	Débranchez le connecteur principal de la porte arrière (A).

4.	Desserrez les vis de fixation de la base de la poignée extérieure de la porte arrière (A).

Desserrez les vis de fixation (A) de l'attache de portière arrière.

Couple de serrage:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,0 ~ 8,0 lb-ft)

6.	Desserrez les vis de fixation et retirez le couvercle extérieur delta de porte arrière (A).

7.	Enlevez le canal de porte arrière (A).

Après avoir desserré les boulons de fixation, retirez le module de porte arrière (A).

Couple de serrage:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

9.	Débranchez les connecteurs et la fixation de câblage du module de porte arrière (A).

10.	Débranchez le câblage principal de la porte arrière (A).

11.

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que les connecteurs sont branchés correctement et que chaque tige est connectée fermement.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.
