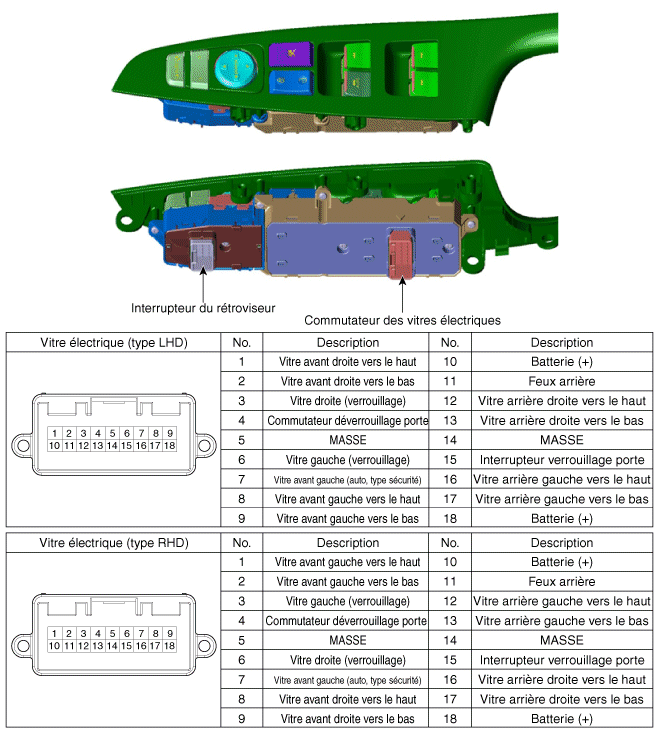

Composants et emplacement des composants
| COMPOSANTS |
Interrupteur lève-vitre conducteur

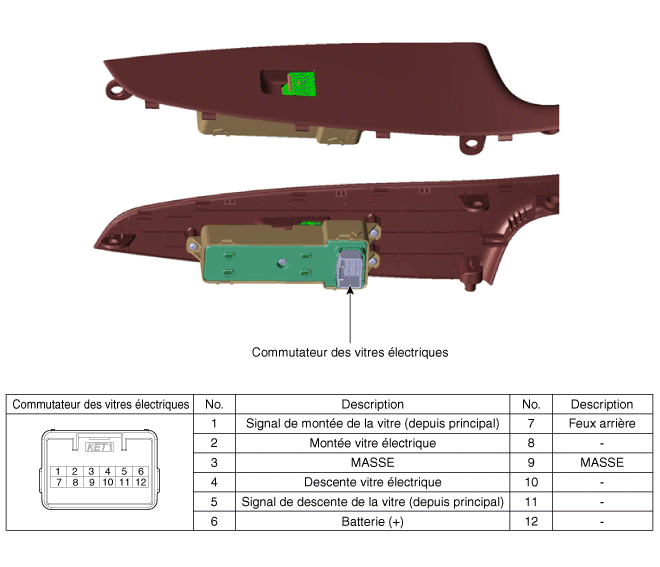

Interrupteur vitre électrique passager
À interrupteur de la vitre électrique arrière
Diagrammes schématiques
| Schéma du circuit |
| Interrupteur lève-vitre conducteur |

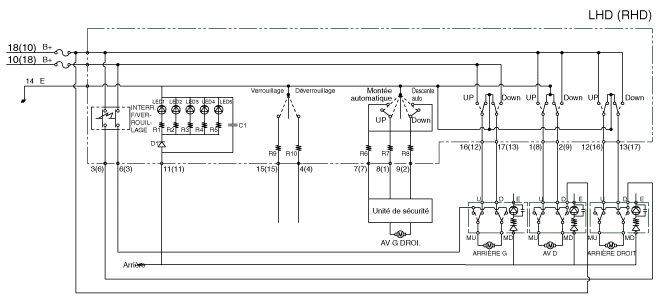

| [Commutateur de lève-vitre électrique conducteur (Sécurité)] |

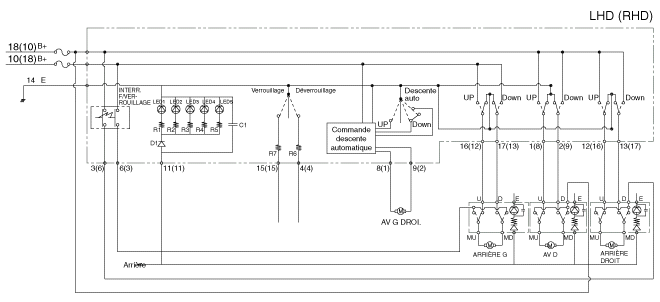

| [Commutateur de lève-vitre électrique conducteur (Descente auto)] |

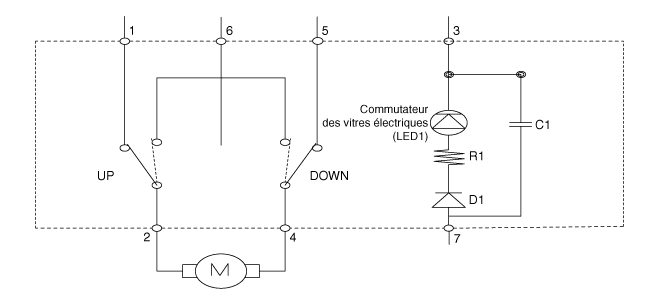

| Interrupteur vitre électrique passager |

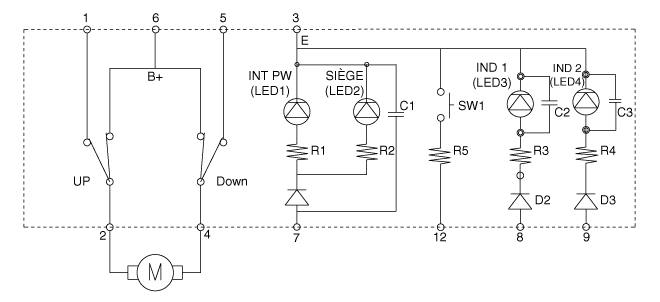

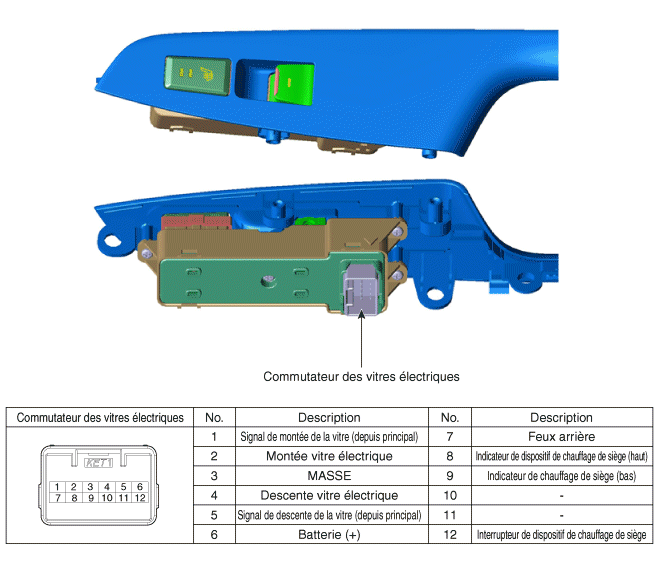

| À interrupteur de la vitre électrique arrière |
| [Commutateur des lève-vitres électriques arrières (manuel)] |
| [Commutateur des lève-vitres électriques arrières (manuel + chauffage de siège)] |
Procédures de réparation
| Contrôle |
Interrupteur lève-vitre conducteur
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Déposez la garniture de porte conducteur.
(Reportez-vous à Carrosserie - "Garniture de porte avant")
|
| 3. |
Débranchez le connecteur du commutateur du rétroviseur électrique de
la garniture de porte.
|
| 4. |

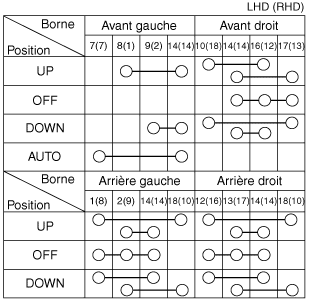

Contrôlez la continuité entre les bornes dans chaque position du commutateur
comme indiqué ci-dessous.
[Vérification du commutateur des lève-vitres électriques]
[Vérification du commutateur de verrouillage de porte électrique]

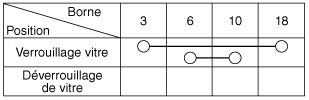

[Vérification du commutateur de verrouillage de lève-vitre électrique]
|
Interrupteur vitre électrique passager
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Retirez la garniture de porte passager.
(Reportez-vous à Carrosserie - "Garniture de porte avant")
|
| 3. |
Débranchez le connecteur du commutateur du rétroviseur électrique de
la garniture de porte.
|
| 4. |
Contrôlez la continuité entre les bornes dans chaque position du commutateur
comme indiqué ci-dessous.
|
À interrupteur de la vitre électrique arrière
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlevez la garniture de porte arrière.
(Reportez-vous à Carrosserie - "Garniture de porte arrière")
|
| 3. |
Débranchez le connecteur du commutateur du rétroviseur électrique de
la garniture de porte.
|
| 4. |
Contrôlez la continuité entre les bornes dans chaque position du commutateur
comme indiqué ci-dessous.

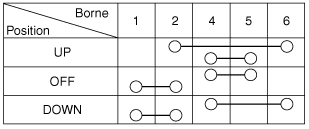

[Vérification du commutateur des lève-vitres électriques arrières]

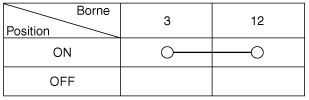

[Vérification du commutateur de chauffage de siège arrière]
|
| DÉPOSE |
Commutateur lève-vitre électrique conducteur/passager
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlevez la garniture de porte avant.
(Reportez-vous à Carrosserie - "Garniture de porte avant")
|
| 3. |
Desserrez les vis de fixation.
|
| 4. |
Retirez l'accoudoir de la garniture de porte (A).
|
| 5. |
Déposez l'ensemble de l'interrupteur des vitres électriques (A).
|
| 6. |
Desserrez les vis de fixation, puis déposez l'interrupteur de vitres
électriques (A).
|
À interrupteur de la vitre électrique arrière
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlevez la garniture de porte arrière.
(Reportez-vous à Carrosserie - "Garniture de porte arrière")
|
| 3. |
Desserrez les vis de fixation, puis déposez l'interrupteur de vitres
électriques (A).
|
| INSTALLATION |
Commutateur lève-vitre électrique conducteur/passager
| 1. |
Installez l'interrupteur de vitre électrique.
|
| 2. |
Installez la garniture de porte avant après avoir branché le connecteur.
|
À interrupteur de la vitre électrique arrière
| 1. |
Installez l'interrupteur de vitre électrique.
|
| 2. |
Installez la garniture de porte arrière après avoir branché le connecteur.
|
Moteur des vitres électriques
Composants et emplacement des composants
COMPOSANTS
Diagrammes schématiques
Schéma du circuit
Procédures de réparation
Contrôle
...
