Hyundai Tucson Revue Technique Automobile: Indicateur de détection d'angles morts
Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système de détection d'angles morts / Indicateur de détection d'angles morts

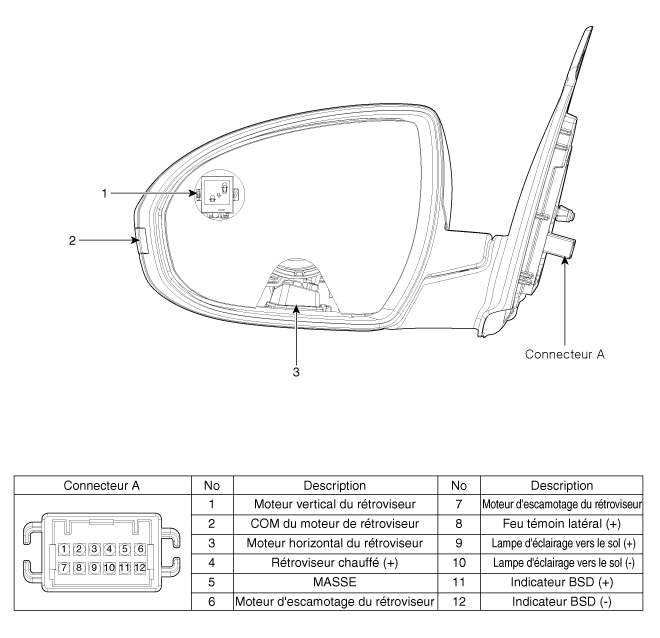

Composants et emplacement des composants
| COMPOSANTS |
| 1. Indicateur BSD 2. Feu témoin latéral |
3. Lampe d'éclairage vers le
sol |
Procédures de réparation
| DÉPOSE |
Indicateur d'avertissement de détection d'angle mort
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlevez le rétroviseur (A).
|
| INSTALLATION |
Indicateur d'avertissement de détection d'angle mort
| 1. |
Installez le rétroviseur extérieur.
|
| 2. |
Brancher la borne négative (-) de la batterie.
|
| Contrôle |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |

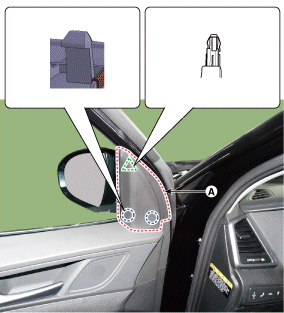

Déposez la garniture intérieure du rétroviseur avant (A).
|
| 3. |
Débranchez le connecteur du rétroviseur électrique de porte du câblage.
|
| 4. |
Faites passer la tension de la batterie par chaque borne, comme indiqué
sur le tableau et assurez-vous que le rétroviseur fonctionne correctement.
[Indicateur BSD]
|
Contacteur de détection d'angles morts
Composants et emplacement des composants
Schéma du circuit
Procédures de réparation
Contrôle
1.
Débranchez la borne négative (-) de la batterie ...
