Hyundai Tucson Revue Technique Automobile: Garniture du hayon élévateur

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Hayon élévateur / Garniture du hayon élévateur

Composants et emplacement des composants

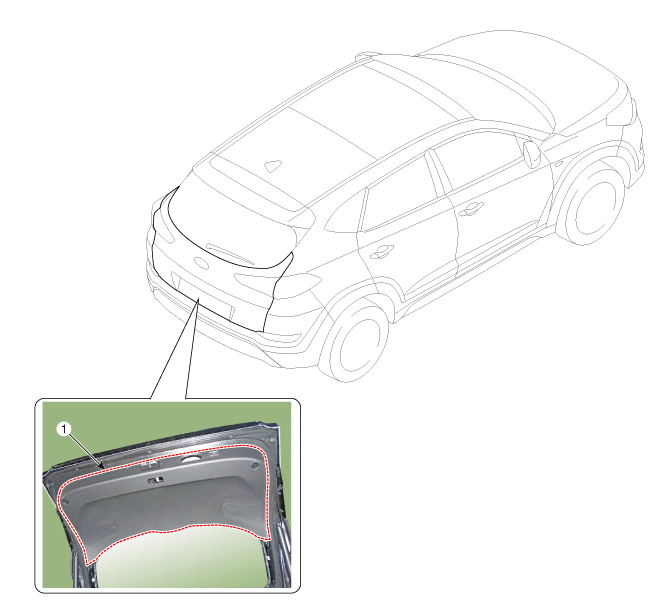

EMPLACEMENT DES COMPOSANTS

1. Garniture du hayon élévateur

Procédures de réparation

REMPLACEMENT

[Garniture du hayon élévateur]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Retirez la garniture supérieure du hayon élévateur. (Voir Hayon élévateur - "Garniture de hayon élévateur")

2.	Retirez la garniture latérale du hayon élévateur. (Voir Hayon élévateur - "Garniture de hayon élévateur")

3.	Retirez les poignées internes du hayon élévateur (A).

4.	Débranchez le connecteur (A), puis déposez ensuite le commutateur interne du hayon élévateur électrique (B).

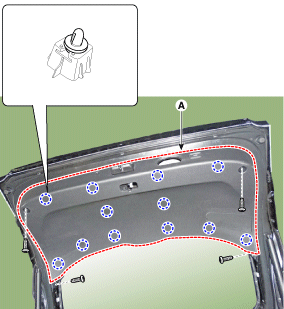

5.	Après avoir desserré les vis de fixation, retirez la garniture du hayon élévateur (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.

[Garniture supérieure du hayon élévateur]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Avec un tournevis ou un outil de dépose, retirez la garniture supérieure du hayon élévateur (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).

[Garniture latérale du hayon élévateur]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Retirez la garniture supérieure du hayon élévateur. (Voir Hayon élévateur - "Garniture de hayon élévateur")

2.	Après avoir desserré les vis de fixation, déposez la garniture latérale du auvent (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).
