Hyundai Tucson Revue Technique Automobile: À phareS

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système d'éclairage / À phareS

Composants et emplacement des composants

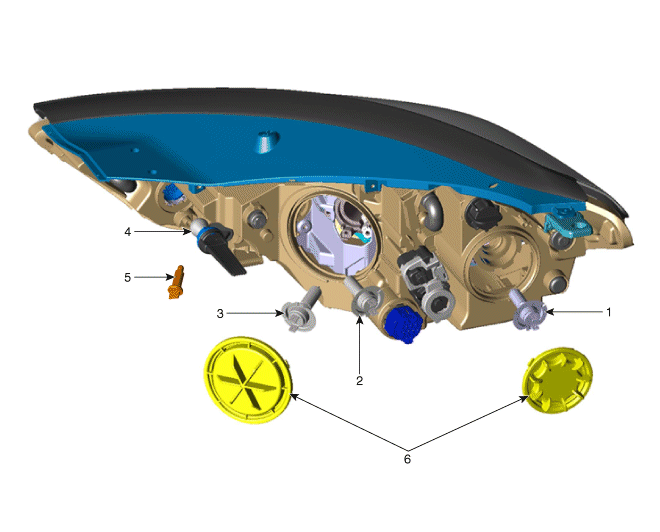

COMPOSANTS

[STANDARD]

1. Ampoule des feux de route
2. Ampoule des feux de croisement
3. Voyant de déformation statique (SBL)

4. Clignotant
5. Feux de position
6. Chapeau pare-poussière

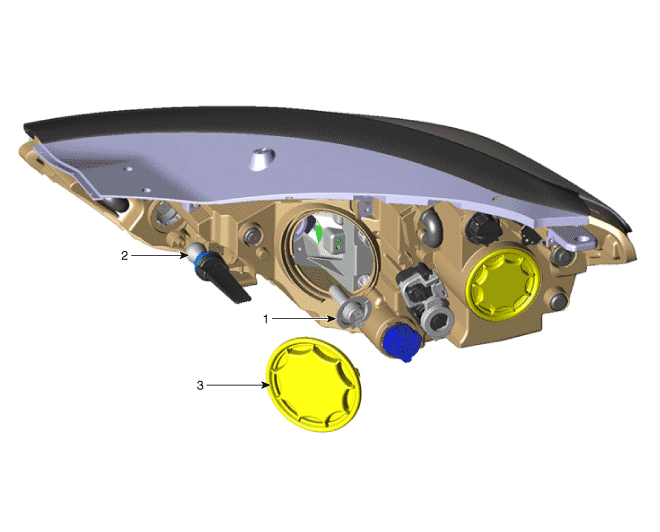

(DEL)

1. Ampoule des feux de route
2. Clignotant

3. Chapeau pare-poussière

Description et fonctionnement

PHARE LED

Phares tournants statiques (SBL)

(1)

Définition

–	Acquiert une visibilité dans le virage lors des virages de nuit.

–	Le phare tournant statique G/D est activé/désactivé en se basant sur la vitesse du véhicule et sur l'angle du volant de direction.

(2)	Facteurs d'entrée du véhicule : Vitesse du véhicule, angle du volant de direction

Procédures de réparation

INSTRUCTIONS DE RÉGLAGE DES PHARES

Les phares doivent être réglés à l′aide de l′équipement de réglage approprié, conformément aux instructions du fabricant de l′équipement.

•	Là où elles existent, veillez à respecter les réglementations locales de réglage des phares.

Faites tournez alternativement la roue de réglage pour régler la visée des feux avants. Si l′équipement de réglage n'est pas disponible, effectuez les manipulations suivantes :

1.	Gonflez les pneus à la pression spécifiée et retirez toute charge du véhicule sauf le conducteur, la roue de secours, les outils, le liquide de refroidissement et le carburant.

2.	Le véhicule doit être placé sur un sol plat.

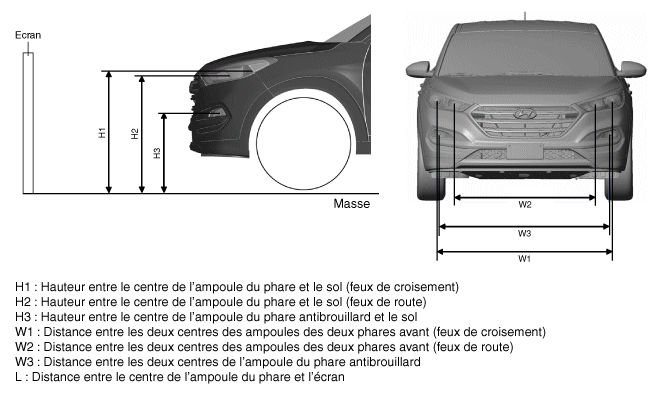

3.	Tracez des lignes verticales (lignes verticales passant par les centres respectifs des phares) et une ligne horizontale (ligne passant par le centre des phares) sur l′écran.

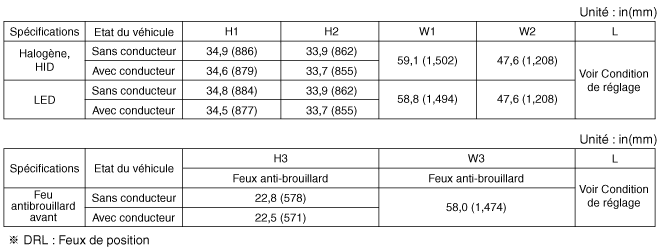

Les phares et la batterie étant en bon état, réglez les phares afin que la partie la plus lumineuse se situe sur les lignes horizontales et verticales.

A : Horizontal (feu de route / feu de croisement)

B : Vertical (feu de route / feu de croisement)

RÉGLAGE DES FEUX ANTIBROUILLARD AVANT

Le réglage des feux antibrouillard avant doit être réalisé de la même manière que celui des phares.

Les feux de brouillard et la batterie en conditions normales, réglez les feux de brouillard en tournant la vis d'ajustement (A) avec un tournevis.

POINT DE RÉGLAGE DES PHARES ET DES FEUX ANTIBROUILLARD

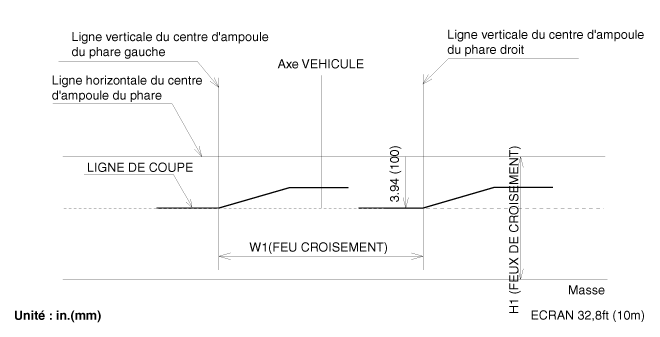

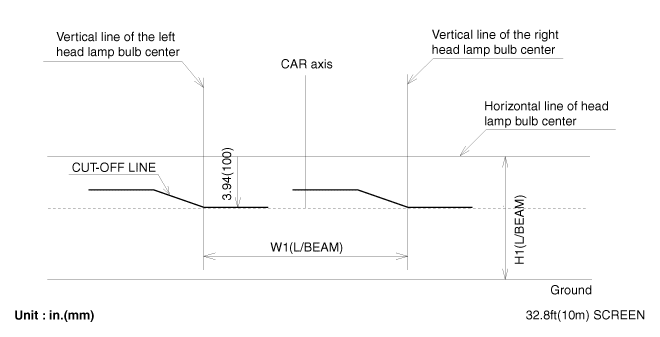

Phare (feux de croisement)

–	Avec les feux de croisement activés, réglez la ligne de coupe à localiser comme indiqué dans l'image ci-dessous.

–	S'il y a un dispositif de levage des phares, réglez-le sur 0 position.

(CONDUITE GAUCHE)

(CONDUITE DROIT)

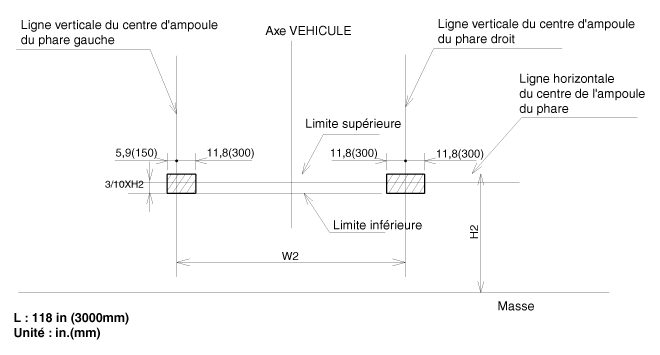

Phare (feu de route)

–	Allumez les phares longue portée sansque le conducteur soit à bord.

–	La ligne de coupure devrait se situer dans la ligne de coupure indiquée dans la figure.

–	Lors du réglage des feux de croisement, la visée verticale doit être réglée après avoir réglé la visée horizontale.

–	S'il y a un dispositif de levage des phares, réglez-le sur 0 position.

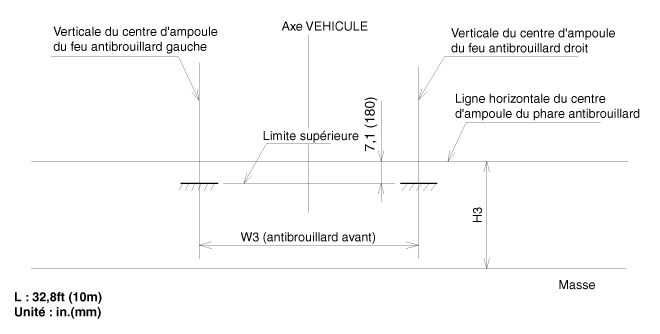

3.	Avec les feux antibrouillard avant activés, réglez la ligne de coupe à localiser comme indiqué dans l'image ci-dessous.

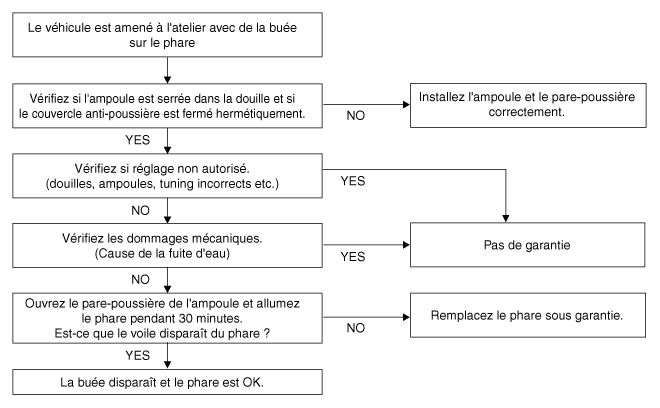

Embuage de phare

Vérifiez la procédure d'instruction ci-dessous lorsque le phare est embué.

DÉPOSE

Phare

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez le couvercle du pare-chocs avant. (Reportez-vous à Carrosserie - "Capot du pare-chocs avant")

3.	Débranchez le connecteur du phare (A).

Retirez le phare (A) après avoir desserré les boulons de fixation.

•	Veillez à ne pas endommager les retenues de type goupille (A).

REMPLACEMENT

CLIGNOTANT

1.	Désactivez l'alimentation de phare.

2.	Retirez la douille de l'ampoule (B) et tournez l'ampoule de la lampe (A) de l'ensemble de la lampe.

3.	L'installation est l'ordre inverse de la procédure de dépose.

Ampoule (feu de croisement)

1.	Désactivez l'alimentation de phare.

2.	Déposez les chapeaux des ampoules de l'ensemble des phares après les avoir tournés dans le sens inverse des aiguilles d'une montre.

3.	Retirez l'ampoule des feux de croisement (B) après avoir retiré la douille (A) du phare.

4.	L'installation est l'ordre inverse de la procédure de dépose.

Ampoule (feu de route)

1.	Désactivez l'alimentation de phare.

2.	Déposez les chapeaux des ampoules de l'ensemble des phares après les avoir tournés dans le sens inverse des aiguilles d'une montre.

3.	Retirez l'ampoule des feux de route (A) après avoir désengagé le clip de retenue (B) et déconnecté le connecteur de la lampe.

4.	L'installation est l'ordre inverse de la procédure de dépose.

INSTALLATION

1.	Installez l'ensemble du phare après avoir connecté le connecteur.

2.	Installez le couvercle du pare-chocs avant.

3.	Brancher la borne négative (-) de la batterie.
