Hyundai Tucson Revue Technique Automobile: Électrovanne de commande d'embrayage de surmultiplication (OD/C_VFS)
Hyundai Tucson Revue Technique Automobile / SYSTÈME DE TRANSMISSION AUTOMATIQUE / Système de contrôle transmission automatique / Électrovanne de commande d'embrayage de surmultiplication (OD/C_VFS)
Description et fonctionnement
| Description |
| • |
L'électrovanne de commande de l'embrayage de surmultiplication (OD/C_VFS)
est attachée au corps de la soupape.
|
| • |
Cette électrovanne variable commande indirectement la pression hydraulique
à l'intérieur de l'embrayage surmultiplié.
|
Spécifications
| Spécifications |
Commande de frein/d'embrayage VFS [OD/C]
▷ Type de commande : Normalement type haut
|
Pression de commande [kpa (kgf/cm², psi)] |
500,14 ~ 9,81 (5,1 ~ 0,1, 72,54 ~ 1,42) |
|
Valeur du courant (mA) |
850 ~ 50 |
|
Résistance interne (Ω) |
5.1 |
Diagrammes schématiques

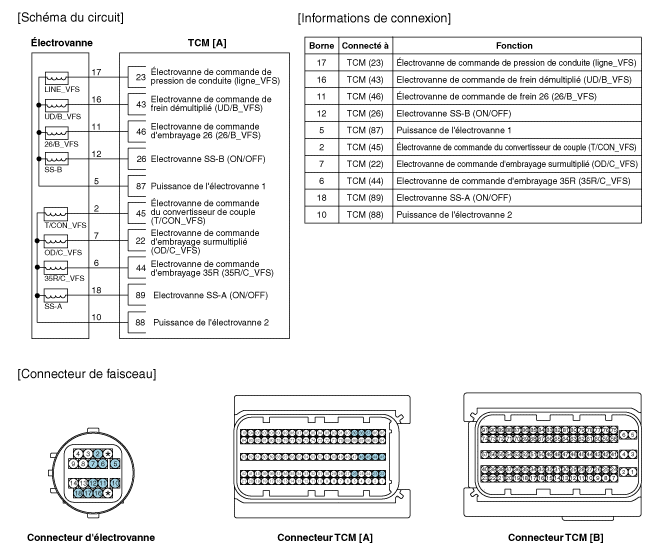

| Schéma du circuit |
Procédures de réparation
| Contrôle |
| 1. |
Tournez l'interrupteur d'allumage sur OFF.
|
| 2. |
Déposez la batterie et le plateau de la batterie.
(Reportez-vous à Système électrique du moteur - "Batterie".)
|
| 3. |
Débranchez le connecteur (A) de l'électrovanne.
|
| 4. |
Mesurez la résistance entre la borne de signal du capteur et la borne
de la masse du capteur.
|
| 5. |
Vérifiez que la résistance est dans la norme.
|
| DÉPOSE |
Le remplacement d'une électrovanne on/off (SS-A, SS-B) ne nécessite
pas un réglage supplémentaire de la pression hydraulique; cependant,
la pression hydraulique doit être réglée après le remplacement de l'électrovanne
VFS. Si vous remplacez l'électrovanne VFS, remplacez également l'ensemble
du corps de soupape.
(Voir Système de corps de soupape - "Corps de soupape")
|
