Hyundai Tucson Revue Technique Automobile: À interrupteur de verrouillage électrique de porte: Procédures de réparation

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / À VERRouillage électrique des portières / À interrupteur de verrouillage électrique de porte: Procédures de réparation

Contrôle

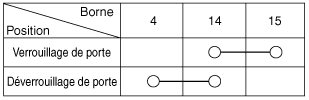

Vérification du commutateur de verrouillage de porte électrique

1.	Vérifiez la continuité entre les bornes. En cas d'anomalie, remplacez le commutateur.

DÉPOSE

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Veillez à stocker et manipuler correctement la garniture lors de l'installation/de la dépose car du lubrifiant et de l'huile peuvent tacher la garniture.

Interrupteur lève-vitre conducteur

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez la garniture de porte avant. (Reportez-vous à Carrosserie - "Garniture de porte avant")

3.	Desserrez les vis de fixation.

4.	Retirez l'accoudoir de la garniture de porte (A).

5.	Déposez l'ensemble de l'interrupteur des vitres électriques (A).

6.	Desserrez les vis de fixation, puis déposez l'interrupteur de vitres électriques (A).

INSTALLATION

1.	Installez l'interrupteur de vitre électrique.

2.	Installez la garniture de porte avant après avoir branché le connecteur.

3.	Brancher la borne négative (-) de la batterie.

Module de verrouillage électrique des portes

Composants et emplacement des composants COMPOSANTS 1. Câble du pommeau de verrouillage/déverrouillage de porte 2. Câble de la poignée interne conducteur ...
