Hyundai Tucson Revue Technique Automobile: À interrupteur de chauffage du siège
Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Siège électrique / À interrupteur de chauffage du siège
Composants et emplacement des composants
| COMPOSANTS |

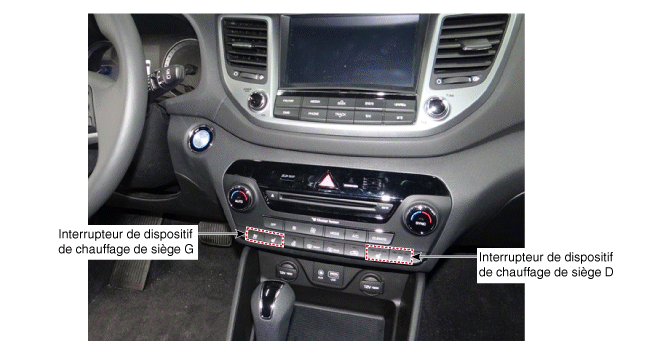

| [Commutateur de siège avant] |

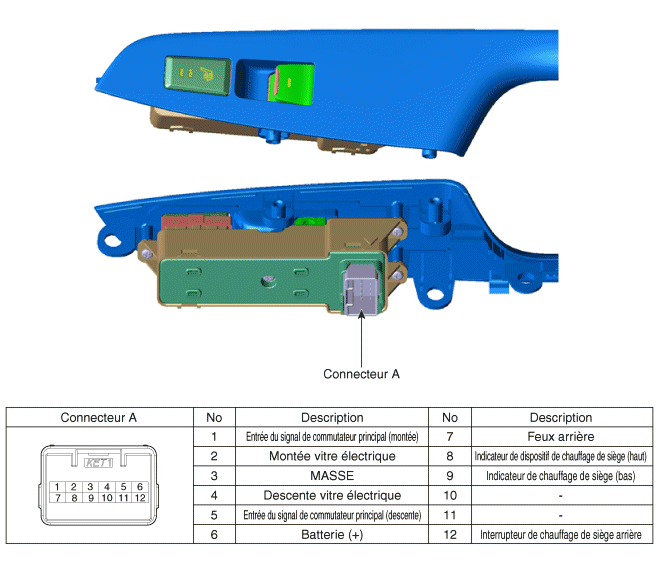

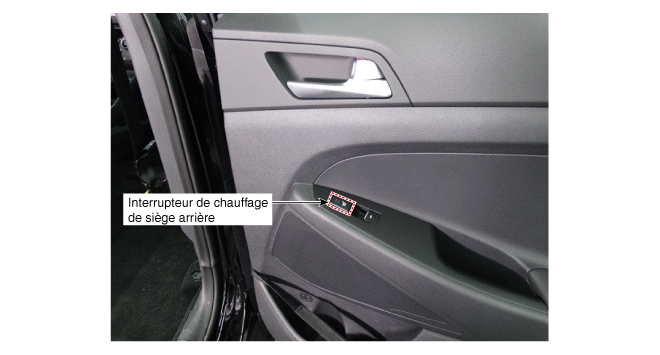

| [Commutateur de siège arrière] |
Diagrammes schématiques
| Schéma du circuit |

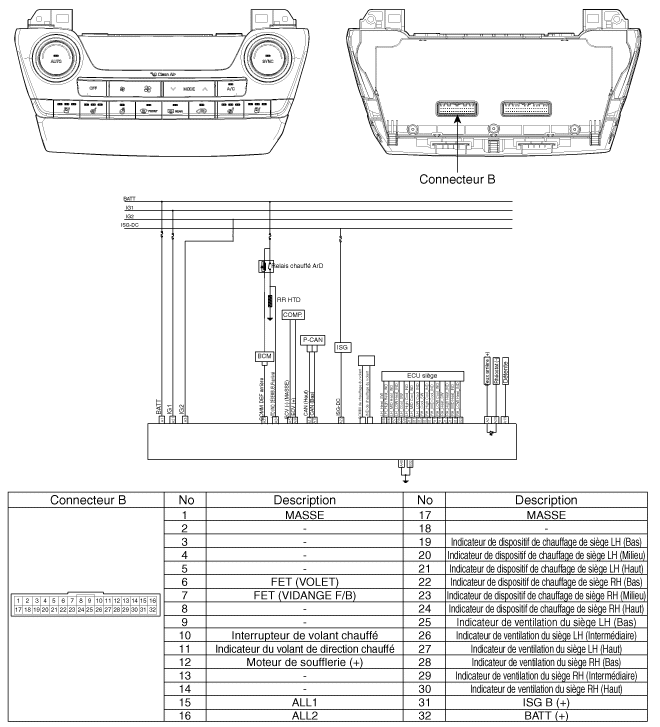

| [Commutateur du chauffage de siège avant (Manuel)] |

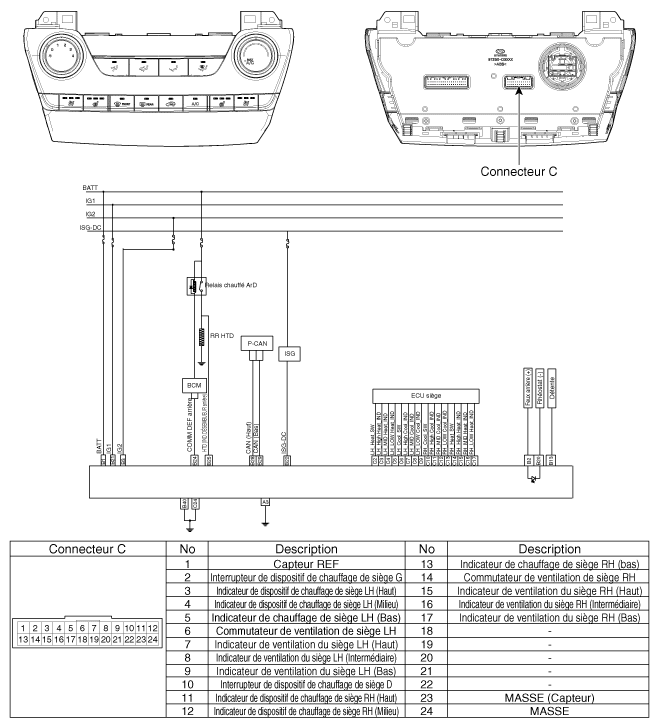

| [Commutateur du chauffage de siège avant (DATC)] |
| [Commutateur de chauffage de siège arrière] |
Procédures de réparation
| DÉPOSE |
[SIÈGE AVANT]
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Déposez l'unité de commande du climatiseur et du chauffage.
(Voir chauffage, ventilation et climatisation - "Contrôleur")
|
[SIÈGE ARRIÈRE]
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Déposez le commutateur de vitre de porte arrière.
(Voir Vitres électriques - "Commutateurs de vitre électrique")
|
| INSTALLATION |
[SIÈGE AVANT]
| 1. |
Installez le dispositif de chauffage et l'unité de commande du climatiseur.
|
| 2. |
Brancher la borne négative (-) de la batterie.
|
[SIÈGE ARRIÈRE]
| 1. |
Installez le commutateur de vitre de porte arrière.
|
| 2. |
Brancher la borne négative (-) de la batterie.
|
