Hyundai Tucson Notice d'utilisation: Éclairage extérieur
Feux stop/arrière et clignotants
1.Coupez le moteur.
2.Ouvrez le hayon.

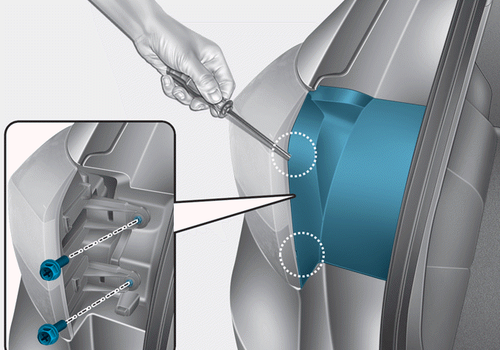

3.Desserrez les vis de fixation du bloc optique avec un tournevis cruciforme.

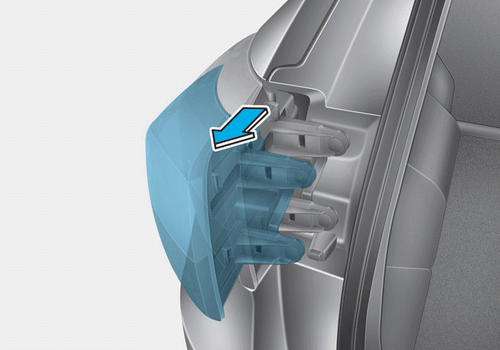

4.Retirez le bloc optique arrière de la carrosserie du véhicule.

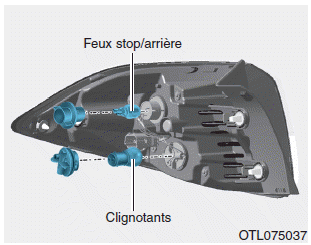

5.Retirez la douille en la faisant tourner dans le sens antihoraire, jusqu'à ce que ses pattes soient alignées sur les encoches.
6.Retirez l'ampoule de la douille en appuyant dessus et en la faisant tourner dans le sens antihoraire jusqu'à ce que ses pattes soient alignées sur les encoches de la douille. Retirez l'ampoule.
7.Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu'à ce qu'elle soit en place.
8.Installez la douille en alignant ses pattes sur les encoches du bloc. Appuyez sur la douille et tournez-la dans le sens horaire.
9.Refixez le phare à la carrosserie du véhicule.
Feux stop et feux arrière (Type LED)
Si les feux stop et les feux arrière à LED ne fonctionnent pas, confiez le véhicule à un concessionnaire HYUNDAI agréé.
Remplacement de l'ampoule du feu multifonction arrière
■ Type A
■ Type B
(1) Feu stop/arrière
(2) Feu arrière
(3) Clignotant arrière
(4) Feu de recul ...
