Description et fonctionnement

État de configuration

1.	État de conduite Les transmissions du capteur ont lieu toutes les minutes et la pression est mesurée toutes les 15 secondes.

2.	Etat stationnaire Les transmissions du capteur n'ont pas lieu et la pression est mesurée toutes les 60 secondes.

3.	Etat d'apprentissage auto En cas de conduite après un arrêt de plus de 15 minutes, les transmissions du capteur ont lieu toutes les 33 secondes et la pression est mesurée toutes les 10,8 secondes.

4.	Etat de désactivation Le capteur TPMS n'est pas actionné. En raison de l'état de verrouillage, pas de mesure de la pression, de la température, d'état de la batterie.

5.	État d'alerte : Quand un changement de pression de 2 psi depuis la dernière transmission a lieu, transmettez immédiatement les informations des pneus. La pression est mesurée toutes les 2 secondes.

Procédures de réparation

REMPLACEMENT

1.	Démonter la roue. (Voir Pneus/Roues - "Pneu")

Déposez la vis avec le tournevis Torx (A).

•	Lors de l'installation du frein à talon, assurez-vous qu'il n'entre pas en contact avec le capteur TPMS.

•	Veillez à ne pas endommager le capteur TPMS lors de l'installation du frein à talon à proximité du capteur TPMS.

3.	Déposez le corps du capteur (A) de la soupape (B) dans le sens de la flèche.

Retirez la vanne en utilisant l'outil de montage de la vanne.

(1)	Coupez le caoutchouc au fond de la vanne avec un couteau.

(2)	Utilisez l'outil de montage de la vanne pour sortir la vanne jusqu'à ce qu'elle soit entièrement hors du trou inférieur.

Appliquez du lubrifiant sur la surface de la valve, et montez-la ensuite à travers le trou de valve de la roue.

•	Nous vous recommandons d'utiliser de l'eau ordinaire savonneuse comme lubrifiant.

•	La partie inférieure de la soupape du capteur TPMS n'est pas correctement fermée, si elle n'est pas complètement montée sur la roue, comme le montre la figure ci-dessous:

•	Assurez-vous que le corps de soupape est entièrement tiré à travers le trou.

6.	Appliquez de l'eau savonneuse ou un lubrifiant sur la partie supérieure/inférieure du talon du pneu.

7.	Pour monter plus bas les talons, placez le capteur TPMS à 5 heures, à partir de la tête de l'équipement de remplacement des pneus.

Tournez la jante dans le sens horaire, puis appuyez sur pneu vers 3 heures pour monter les talons inférieurs.

•	Monter le pneumatique sur la roue. Assurez-vous que les talons touchent le bord de la jante derrière le capteur (à 6 heures).

9.	Pour monter plus haut les talons, appuyez sur le pneu à 3 heures et tournez la jante dans le sens horaire.

10.	Injectez de l'air dans le pneu jusqu'à ce que les talons soient en position correcte.

11.	Réglez la pression des pneumatiques en fonction de la pression recommandée pour le véhicule.

12.	En cas de dysfonctionnement du capteur TPMS, vous devez effectuer l'apprentissage du capteur TPMS. Remplacez les capteurs défectueux et effectuez l'apprentissage du capteur TPMS.

RÉGLAGE

[Enregistrement du capteur]

•	Si la procédure d'enregistrement de capteur n'est pas exécutée par GDS après le remplacement du capteur TPM ou du récepteur, TPMS n'est pas actionné.

1.	Installez GDS (Système de diagnostic global) et le module GDS TPMS dans le véhicule.

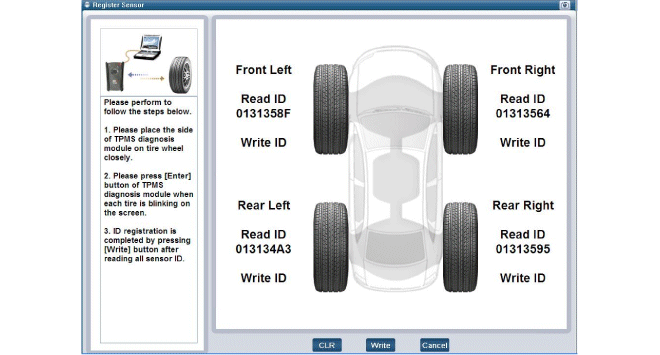

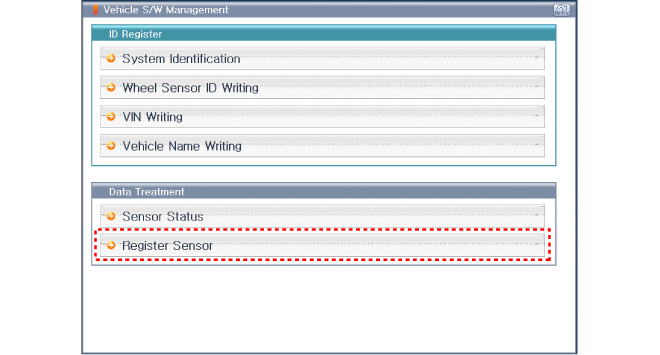

2.	Sélectionnez le modèle et effectuez la procédure d'enregistrement de capteur en fonction des instructions du GDS comme suit.

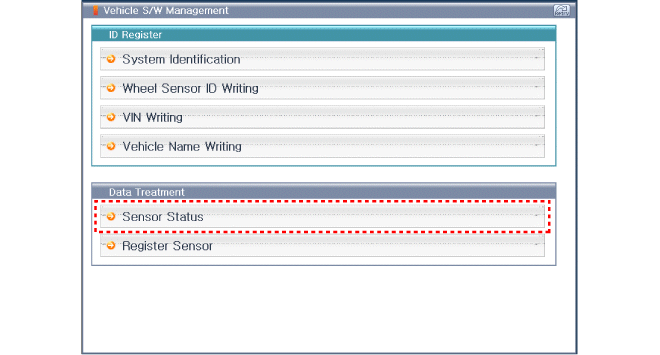

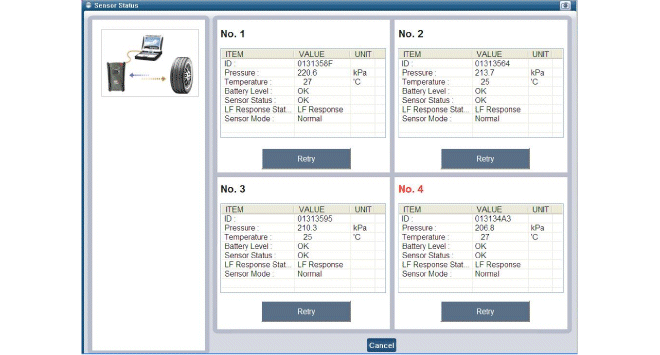

[Initialisation de l'état du capteur]

Recherche de pannes

Méthode d'inspection TPMS Contrôle • Trouvez le numéro d' ...

Récepteur TPMS

Description et fonctionnement Description Récepteur TPMS :Gestion intégrée BCM (module de commande de carrosserie) 1. Mode (1) ...
