Composants et emplacement des composants

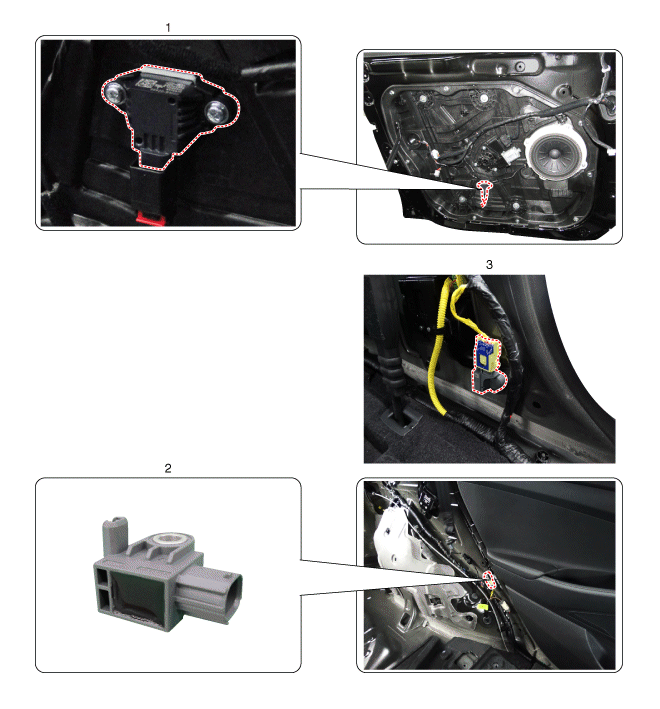

COMPOSANTS

1. Capteur d'impact latéral de pression avant (P-SIS)
2. Capteur d'impact latéral de gravité arrière (R-SIS)

3. Capteur d'impact latéral de gravité avant (G-SIS)

Description et fonctionnement

Description

•	Les capteurs d'impact latéral (SIS), installés sur la partie centrale des modules de porte avant gauche et droit et les montaux centraux gauche et droit, détectent l'impact latéral en cas de collision.

•	SRSCM utilise les signaux de SIS en cas de collision latérale pour déterminer si et quand il faut déployer l'airbag latéral.

Procédures de réparation

DÉPOSE

Capteur d'impact latéral de pression avant

•	Le coussin gonflable doit être déposé en observant les précautions/procédures décrites précédemment.

•	Débranchez le(s) connecteur(s) de coussin gonflable latéral avant de débrancher le(s) connecteurs de capteur d′impact latéral.

•	Ne tournez pas l′interrupteur d′allumage sur ON et ne raccordez pas le câble de batterie pendant le remplacement du capteur d′impact latéral.

1.	Débranchez le câble négatif de la batterie et attendez au moins trois minutes avant de commencer à travailler.

2.	Enlevez la garniture de porte avant. (Reportez-vous à Carrosserie - "Garniture de porte avant")

3.	Déconnectez le connecteur du capteur d'impact latéral de pression.

4.	Desserrez le boulon de fixation du capteur d'impact latéral et retirez le capteur d'impact latéral de fixation (A).

Capteur d'impact latéral à gravité avant

1.	Débranchez le câble négatif de la batterie et attendez au moins trois minutes avant de commencer à travailler.

2.	Enlevez la garniture de protection de porte. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

3.	Déposez la garniture du montant central. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

4.	Débranchez le connecteur du capteur d'impact latéral (A).

5.	Desserrez le boulon de fixation du capteur d'impact latéral et retirez le capteur d'impact latéral de fixation.

Capteur d'impact latéral à gravité arrière

1.	Débranchez le câble négatif de la batterie et attendez au moins trois minutes avant de commencer à travailler.

2.	Enlevez la garniture du côté du coffre à bagages. (Reportez-vous à Carrosserie - "Garniture latérale du coffre")

3.	Déconnectez le connecteur de capteur d'impact latéral à gravité arrière (A).

4.	Desserrez l'écrou de fixation du capteur d'impact latéral et retirez le capteur d'impact latéral.

INSTALLATION

Capteur d'impact latéral de pression

Installez le nouveau capteur d'impact latéral de pression avec les vis (A) puis branchez le connecteur.

Couple de serrage:

2,9 ~ 4,0 N.m (0,3 ~ 0,4 kgf.m, 2,2 ~ 2,9 lb-ft)

2.	Installez la garniture de porte avant. (Reportez-vous à Carrosserie - "Garniture de porte avant")

3.	Branchez à nouveau le câble négatif de la batterie.

Après l'installation du capteur d'impact latéral de pression, confirmez le bon fonctionnement du système :

•	Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS doit s'allumer pendant environ six secondes, puis s'éteindre.

•	Vous devez respecter les couples de serrage spécifiés avec l'outil spécifié car les capteurs d'impact latéraux de pression (P-SIS) peuvent se casser ou l'écrou pop peut avoir tourné.

•	Si l'ÉCROU POP est tourné, des problèmes peuvent survenir pour la durée de vie de P-SIS ou baisser la performance du capteur d'impact.

•	Le module de porte ne doit pas être transformé car le SRSCM juge un impact via la pression captée dans le module de porte.

Capteur d'impact latéral à gravité avant

•	Ne tournez pas l′interrupteur d′allumage sur ON et ne raccordez pas le câble de batterie pendant le remplacement du capteur d′impact latéral.

Installez le nouveau capteur d'impact latéral à l'aide du boulon et branchez ensuite le connecteur du capteur d'impact latéral.

Couple de serrage:

6,9 ~ 8,8 N.m (0,7 ~ 0,9 kgf.m, 5,1 ~ 6,5 lb-ft)

2.	Posez la garniture du montant central. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

3.	Installez la garniture de protection de porte. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

4.	Branchez à nouveau le câble négatif de la batterie.

Une fois le capteur d'impact latéral posé, vérifiez que le système fonctionne correctement :

•	Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS doit s'allumer pendant environ six secondes, puis s'éteindre.

Capteur d'impact latéral à gravité arrière

•	Ne tournez pas l′interrupteur d′allumage sur ON et ne raccordez pas le câble de batterie pendant le remplacement du capteur d′impact latéral.

Installez le nouveau capteur d'impact latéral à l'aide du boulon et branchez ensuite le connecteur du capteur d'impact latéral.

Couple de serrage:

6,9 ~ 8,8 N.m (0,7 ~ 0,9 kgf.m, 5,1 ~ 6,5 lb-ft)

2.	Installez la garniture du côté du coffre à bagages. (Reportez-vous à Carrosserie - "Garniture latérale du coffre")

3.	Branchez à nouveau le câble négatif de la batterie.

Une fois le capteur d'impact latéral posé, vérifiez que le système fonctionne correctement :

•	Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS doit s'allumer pendant environ six secondes, puis s'éteindre.

À CAPTEUR D′IMPACT AVANT (FIS)

Composants et emplacement des composants COMPOSANTS 1. Capteur d’impact frontal (FIS) Description et fonctionnement Description ...

MODULE D′AIRBAG

...
