Composants et emplacement des composants

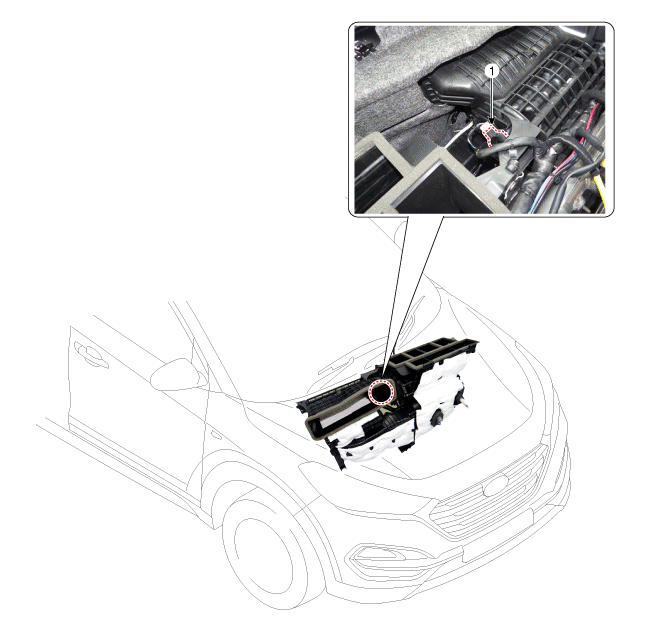

emplacement des composants

1. Activateur d'admission

Description et fonctionnement

Description

L'actionneur d'admission est placé sur l'unité de soufflante. Il régule la porte d'admission par un signal de l'unité de commande. Appuyez sur le sélecteur d'admission pour choisir entre les modes air frais et recyclage.

Procédures de réparation

Contrôle

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Débranchez le connecteur de l′actionneur d′admission.

Vérifiez que l'actionneur d'admission fonctionne en position frais quand on connecte 12 V à la borne 3 et à la borne de masse 4.

Vérifiez que l'actionneur d'admission fonctionne en position de recirculation lors de la connexion dans l'ordre inverse.

1. –
2. –
3. Air frais
4. Air recirculant

5. Capteur (+5 V)
6. Signal de retour
7. Masse du capteur

4.	Branchez le connecteur de l'actionneur d'admission.

5.	Mettre le contact.

Contrôlez la tension entre les bornes 6 et 5.

•	Il y aura rétroaction de position courante de l'actionneur aux commandes.

Spécification

Position de la porte	TENSION (V)	Détection d′erreur
Air frais	0,4 ± 0,15	Basse tension : 0,1V ou moins
Recirculation de l'air	4,6 ± 0,15	Haute-tension : 4,9 V ou plus

7.	Si l'actionneur d'admission ne fonctionne pas correctement, remplacez-le par un bon actionneur d'admission et contrôlez son bon fonctionnement.

8.	Si vous rencontrez un problème avec l'actionneur d’admission, remplacez-le.

Diagnostic avec GDS

Le chauffage, la ventilation et la climatisation peuvent être diagnostiqués rapidement (pièces défectueuses) avec le système de diagnostic du véhicule (GDS).

※ Le système de diagnostic (GDS) fournit les informations suivantes.

(1) Autodiagnostic : Vérification du code d'erreur (DTC) et affichage.

(2) Données actuelles : Vérification de l'état des données d'entrée/de sortie du système.

(3) Test d'actionnement : Vérification des conditions de fonctionnement du système.

(4) Fonction additionnelle : Autre que le contrôle, comme l'option de système et le réglage du point zéro.

2.	Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier le véhicule avec le testeur.

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie. Les données d'entrée/sortie pour les capteurs correspondant à l'actionneur d'admission peuvent être vérifiées.

4.	Pour effectuer l'opération forcée sur les facteurs d'entrée de l'actionneur d'admission, sélectionnez "TEST D'ACTIONNEMENT".

REMPLACEMENT

1.	Débranchez la borne négative (-) de la batterie.

2.	Retirez l’assemblage du rembourrage de protection. (Reportez-vous à Carrosserie - "Tableau de bord principal")

3.	Débranchez le connecteur (A) puis enlevez l'actionneur d'admission (B) une fois les vis de fixation desserrées.

4.	Pour la pose, suivez la procédure inverse de la dépose.
