Hyundai Tucson Revue Technique Automobile: À actionneur de commande du mode
Hyundai Tucson Revue Technique Automobile / Chauffage, Ventilation et Climatiseur / CHAUFFAGE / À actionneur de commande du mode

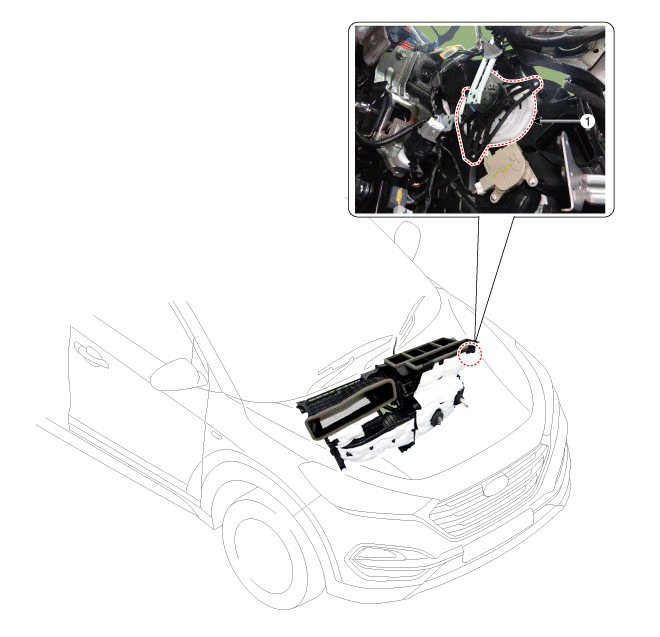

Composants et emplacement des composants
| emplacement des composants |
| 1. Actionneur de commande du
mode |
Description et fonctionnement
| Description |
L′actionneur de commande de mode est placé sur l′unité de chauffage.
Il règle la position de porte de mode en actionnant l'actionneur de commande
de mode basé sur l'unité de commande du climatiseur. En appuyant sur l'interrupteur
de sélection de mode, on fait passer l'actionneur de commande de mode de évent→
bi-niveau → plancher → mélangeur.
Procédures de réparation
| Contrôle |
| 1. |
Tournez l′interrupteur d′allumage sur OFF.
|
| 2. |
Déconnectez le connecteur d'actionneur de commande de mode.
|
| 3. |
Vérifiez que l'actionneur de commande de mode fonctionne en mode désembuage
quand on connecte 12 V à la borne 3 et à la borne de masse 4.
Vérifiez que l'actionneur de commande de mode fonctionne en mode ventilation
lors de la connexion dans l'ordre inverse.
|
| 4. |
Connectez le connecteur d'actionneur de commande de mode.
|
| 5. |
Mettre le contact.
|
| 6. |
Contrôlez la tension entre les bornes 6 et 5.
Spécification
|
| 7. |
Si la tension mesurée ne se trouve pas dans la spécification, contrôlez
le fonctionnement en remplaçant l'actionneur de commande de mode existant
par une nouvelle pièce d'origine. Après cela, déterminez si le remplacement
de l'actionneur de commande de mode est nécessaire ou non.
|
| Diagnostic avec GDS |
| 1. |
Le chauffage, la ventilation et la climatisation peuvent être diagnostiqués
rapidement (pièces défectueuses) avec le système de diagnostic du véhicule
(GDS).
※ Le système de diagnostic (GDS) fournit les informations suivantes.
(1) Autodiagnostic : Vérification du code d'erreur (DTC) et affichage.
(2) Données actuelles : Vérification de l'état des données d'entrée/de
sortie du système.
(3) Test d'actionnement : Vérification des conditions de fonctionnement
du système.
(4) Fonction additionnelle : Autre que le contrôle, comme l'option de
système et le réglage du point zéro.
|
| 2. |
Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier
le véhicule avec le testeur.
|
| 3. |
Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel
des données d'entrée/sortie.
Les données d'entrée/sortie pour les capteurs correspondant à l'actionneur
de commande de mode peuvent être vérifiées.
|
| 4. |
Pour effectuer l'opération forcée sur les facteurs d'entrée de l'actionneur
de commande de mode, sélectionnez "TEST D'ACTIONNEMENT".
|
| REMPLACEMENT |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Retirez l’assemblage du rembourrage de protection.
(Reportez-vous à Carrosserie - "Tableau de bord principal")
|
| 3. |
Débranchez le connecteur (A) puis enlevez l'actionneur de commande de
mode (B) après avoir desserré les vis de fixation.
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
|
