Composants et emplacement des composants

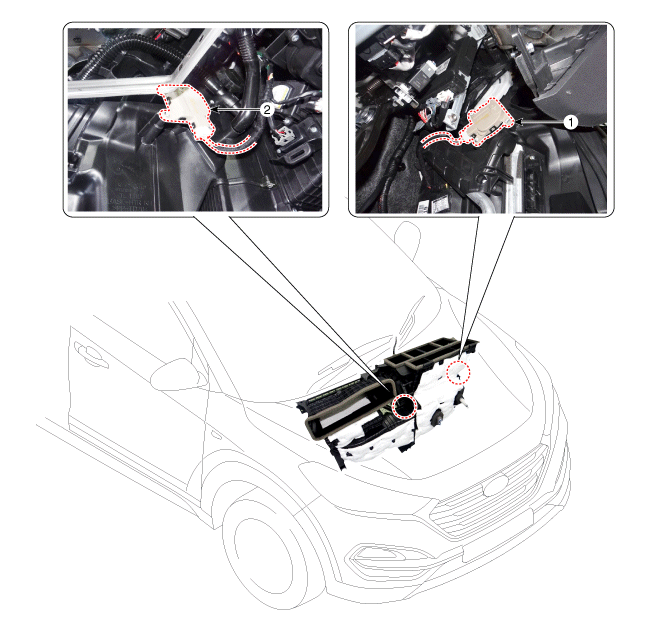

emplacement des composants

1. Actionneur de commande de température [G]

2. Actionneur de commande de température [D]

Description et fonctionnement

Description

L'actionneur de commande de température est placé sur l'unité de chauffage. Il régule la température comme suit.

Le signal de l'unité de commande règle la position de la porte de température en actionnant l'interrupteur de température. La température est ensuite régulée par le rapport d'air chaud/froid établi en fonction de la position de la porte de température.

Procédures de réparation

Contrôle

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Déconnectez le connecteur d'actionneur de commande de température.

Vérifiez que l'actionneur de commande de température fonctionne en position froid quand on connecte 12 V à la borne 3 et à la borne de masse 7.

Vérifiez que l'actionneur de commande de température fonctionne en position chaud lors de la connexion dans l'ordre inverse.

[Actionneur de commande de température côté conducteur]

1. –
2. –
3. Position chaude
4. Position froide

5. Masse du capteur
6. Signal de retour
7. Capteur (+5 V)

[Actionneur de commande de température côté passager]

1. –
2. –
3. Position froide
4. Position chaude

5. Capteur (+5 V)
6. Signal de retour
7. Masse du capteur

4.	Connectez le connecteur d'actionneur de commande de température.

5.	Mettre le contact.

Contrôlez la tension entre les bornes 5 et 6.

•	Il y aura rétroaction de position courante de l'actionneur aux commandes.

Spécification

Position de la porte	TENSION (V)	Détection d′erreur
Refroidissement max.	0,4 ± 0,15	Basse tension : 0,1V ou moins Haute-tension : 4,9 V ou plus
Chauffage max.	4,6 ± 0,15	Basse tension : 0,1V ou moins Haute-tension : 4,9 V ou plus

7.	Si la tension mesurée ne se trouve pas dans la spécification, contrôlez le fonctionnement en remplaçant l'actionneur de commande de température existant par une nouvelle pièce d'origine. Après cela, déterminez si le remplacement de l'actionneur de commande de température est nécessaire ou non.

Diagnostic avec GDS

Le chauffage, la ventilation et la climatisation peuvent être diagnostiqués rapidement (pièces défectueuses) avec le système de diagnostic du véhicule (GDS).

※ Le système de diagnostic (GDS) fournit les informations suivantes.

(1) Autodiagnostic : Vérification du code d'erreur (DTC) et affichage.

(2) Données actuelles : Vérification de l'état des données d'entrée/de sortie du système.

(3) Test d'actionnement : Vérification des conditions de fonctionnement du système.

(4) Fonction additionnelle : Autre que le contrôle, comme l'option de système et le réglage du point zéro.

2.	Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier le véhicule avec le testeur.

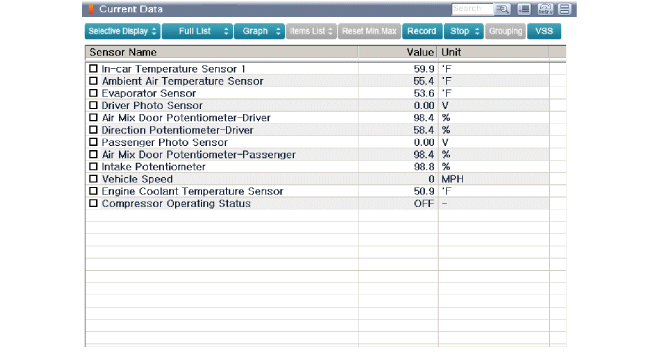

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie. Les données d'entrée/sortie pour les capteurs correspondant à l'actionneur de commande de température peuvent être vérifiées.

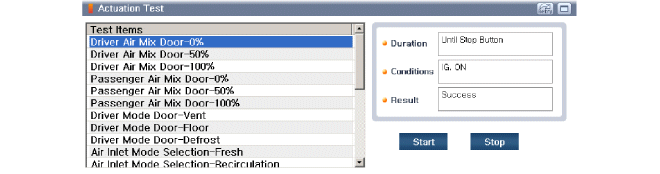

4.	Pour effectuer l'opération forcée sur les facteurs d'entrée de l'actionneur de commande de température, sélectionnez "TEST D'ACTIONNEMENT".

REMPLACEMENT

(Côté du conducteur)

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Enlevez la conduite d'arrosage côté conducteur (A) après avoir desserré la vis.

4.	Déconnectez le connecteur (A), puis retirez l'actionneur de commande de température côté conducteur (B) après avoir desserré les vis de montage.

5.	Pour la pose, suivez la procédure inverse de la dépose.

[Côté passager]

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau central du tableau de bord. (Reportez-vous à Carrosserie - "Tableau de bord central")

3.	Déposez la conduite d'arrosage côté passager (A).

4.	Déconnectez le connecteur (A), puis retirez l'actionneur de commande de température côté passager (B) après avoir desserré les vis de montage.

5.	Pour la pose, suivez la procédure inverse de la dépose.
