Hyundai Tucson Revue Technique Automobile / Système de direction / Direction assistée entraînée par moteur / Ensemble MDPS

Composants et emplacement des composants

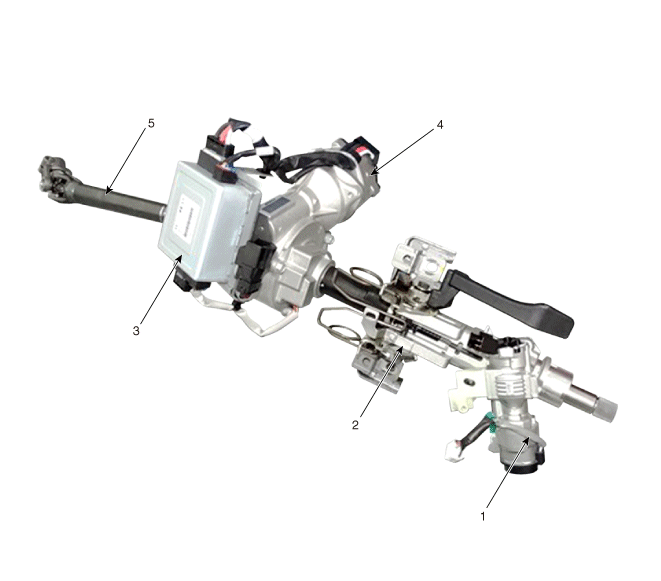

COMPOSANTS

1. Ensemble de verrouillage à clé
2. Colonne de direction
3. MDPS ECU

4. Moteur MDPS
5. Joint universel

Procédures de réparation

DÉPOSE

1.	Débranchez le câble de batterie négatif de la batterie, puis attendez au moins 30 secondes.

2.	Tournez le volant de direction de façon que les roues avant soient tournées vers l'avant.

Déposez le module d’airbag.

•	Insérez l'extrémité de l'outil plat le long de l'orifice de guidage. (Clé Allen Φ 5 mm recommandée.)

•	Après insertion de l'outil, appuyez légèrement dessus. Peut être facilement retiré du module d'airbag.

•	Relâchez l'extrémité de l'orifice, puis les orifices gauche et droit.

4.	Déconnectez le connecteur de l'airbag (A) et le connecteur de klaxon (B).

Desserrez le boulon de verrouillage du volant de direction (A), puis séparez le volant de la colonne de direction.

Couple de serrage:

44,1 ~ 49,0 N.m (4,5 ~ 5,0 kgf.m, 32,5 ~ 36,2 lb-ft)

•	Ne réutilisez pas le boulon d'arrêt de la direction.

6.	Déposez le revêtement supérieur de la colonne de direction (A).

7.	Déposez les garnitures inférieures de la colonne de direction (A).

8.	Débrancher le connecteur.

Vérifiez le ressort de l′horloge.

•	Actionnez le verrouillage auto à 6 heures et tournez dans le sens horaire jusqu'à la fin.

•	Actionnez le verrouillage auto à 6 heures et tournez dans le sens inverse horaire de 3 rotations.

•	Si le câble blanc n'est pas visible dans la fenêtre de contrôle neutre à 10 heures, le ressort est réglé sur le mode neutre.

10.	Déposez le connecteur de l'interrupteur multifonctions (A).

11.	Déposez les interrupteurs multifonctions (A).

12.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

13.	Déconnectez le connecteur comme dans les illustrations ci-dessous.

14.	Retirez le clip fixé au câblage de la colonne de direction.

15.

Desserrez le boulon (A), puis débranchez l'ensemble du cardan du pignon de la boîte de vitesses de direction.

Couple de serrage:

32,4 ~ 37,3 N.m (3,3 ~ 3,8 kgf.m, 23,9 ~ 27,5 lb-ft)

•	Bloquez le volant en position droite pour éviter d'endommager le câble interne du ressort à spirale lorsque vous manipulez le volant.

•	Ne réutilisez pas le boulon.

16.

Déposez la colonne de direction en desserrant le boulon de fixation (B) et l'écrou (A).

Couple de serrage

Écrou : 25,0 ~ 29,4 N.m (2,5 ~ 3,0 kgf.m, 14,5 ~ 21,7 lb-ft)

Boulon : 44,1 ~ 49,0 N.m (4,5 ~ 5,0 kgf.m, 32,5 ~ 36,2 lb-ft)

DÉMONTAGE

ENSEMBLE DE CARDAN

Desserrez le boulon (A) et déconnectez ensuite le Cardan de la colonne de direction.

Couple de serrage:

49,1 ~ 58,8 N.m (5,0 ~ 6,0 kgf.m, 36,2 ~ 42,4 lb-ft)

•	Ne réutilisez pas le boulon.

2.	Pour le remontage, suivez la procédure inverse du démontage.

Ensemble de verrouillage

1.	Creusez une rainure sur la tête du boulon spécial (A) avec un poinçon.

2.	Desserrer le boulon avec un tournevis puis enlever l'ensemble de la serrure de l'ensemble de la colonne de direction.

3.	Pour le remontage, suivez la procédure inverse du démontage.

Contrôle

1.	Vérifiez que la colonne de direction n'est pas endommagée ou déformée.

2.	Vérifiez que le roulement du joint n'est ni usé ni endommagé.

3.	Vérifiez que le support d'inclinaison n'est pas endommagé ou craquelé.

4.	Vérifiez que l'ensemble de verrouillage fonctionne bien et le changer si nécessaire.

INSTALLATION

1.	Pour la pose, suivez la procédure inverse de la dépose.

2.	Connectez le connecteur d'auto-diagnostic (16 broches) situé dans la partie inférieure du rembourrage de sécurité côté conducteur au dispositif d'auto-diagnostic.

3.	Activez le dispositif d'auto-diagnostic après avoir mis le contact avec la clé.

4.	Après sélection de "Modèle du véhicule" et "Système", sélectionnez "Calibrage ASP" sur l'écran de sélection du véhicule GDS.

5.	Sélectionnez "Reconnaissance de type EPS" dans l'écran de sélection du véhicule GDS.

6.	Vérifier le DTC.

7.	Coupez le commutateur ALL et attendez 20 seconder ou plus avant de démarrer le moteur. Puis, assurez-vous que MDPS fonctionne correctement.
