Hyundai Tucson Revue Technique Automobile: Ensemble du hayon élévateur

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Hayon élévateur / Ensemble du hayon élévateur

Composants et emplacement des composants

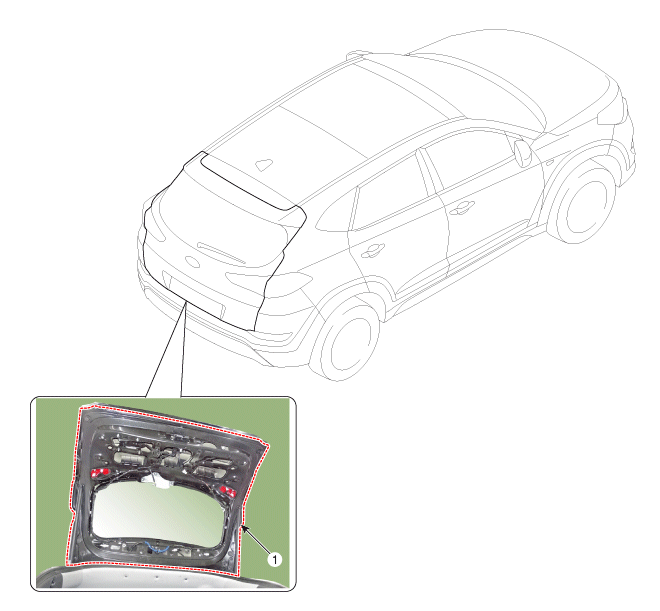

EMPLACEMENT DES COMPOSANTS

1. Ensemble du hayon élévateur

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour protéger vos mains.

•	Lors du retrait et de l'installation du hayon élévateur, la présence d'un assistant est nécessaire.

1.	Retirez la garniture supérieure du hayon élévateur. (Voir Hayon élévateur - "Garniture de hayon élévateur")

2.	Retirez la garniture latérale du hayon élévateur. (Voir Hayon élévateur - "Garniture de hayon élévateur")

3.	Retirez la garniture du hayon élévateur. (Voir Hayon élévateur - "Garniture de hayon élévateur")

4.	Débranchez le connecteur du feu stop haut (B) et la buse du lave-glace (A).

5.	Avec un tournevis à tête plate, levez légèrement les clips de la douille (A) au niveau des deux extrémités du levage du hayon élévateur (B).

6.	Déconnectez les connecteurs et le faisceau de câblage du hayon élévateur (A).

Après avoir desserré les boulons de fixation, enlevez l'ensemble du hayon élévateur (B).

Couple de serrage:

21,6 ~ 26,5 N.m (2,2 ~ 2,7 kgf.m, 15,9 ~ 19,5 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le hayon élévateur se verrouille/se déverrouille et s'ouvre/se ferme correctement.

•	Réglez l'alignement du hayon élévateur.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
