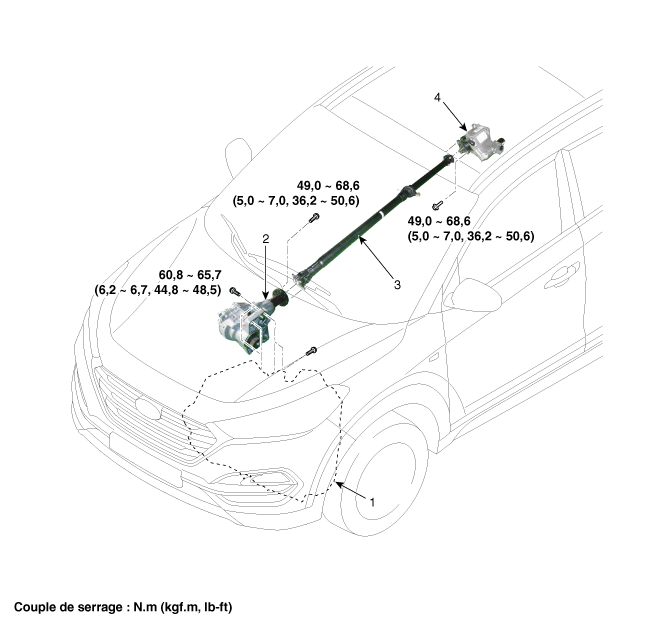

Composants et emplacement des composants

emplacement des composants

1. Boîte de vitesses
2. Ensemble de transfert

3. Arbre de transmission
4. Ensemble de l'accouplement

Procédures de réparation

DÉPOSE

[Essence 2,0 GDI]

Déposez les éléments suivants :

•	Ensemble du faux-châssis (Reportez-vous au système de suspension - "Châssis inférieur")

•	Arbre d'entraînement (Reportez-vous à Essieu et Arbre de transmission - "Arbre de transmission avant")

Déposez l’arbre de transmission (A).

Couple de serrage:

49,0 ~ 68,6 N.m (5,0 ~ 7,0 kgf.m, 36,2 ~ 50,6 lb-ft)

3.	Desserrez les boulons de fixation supérieur et inférieur de transmission. (côté transfert → transmission)

4.	Desserrez le boulon de fixation inférieur de transfert. (côté transmission → transfert)

5.	Déposez l'ensemble de transfert.

[Essence 1,6 T-GDI]

Déposez l’arbre de transmission (A).

Couple de serrage:

49,0 ~ 68,6 N.m (5,0 ~ 7,0 kgf.m, 36,2 ~ 50,6 lb-ft)

2.	Desserrez les boulons de fixation du transfert (A).

3.	Déposez l'ensemble de transfert (B).

INSTALLATION

[Essence 2,0 GDI]

Pour la pose, suivez la procédure inverse de la dépose.

1)	Veillez à ne pas endommager le joint torique (A). Si le joint torique est endommagé, remplacez-le par un nouveau.

Enduisez et recouvrez les cannelures (B) de graisse haute pression de type molybdène.

GRAISSE SPL-1 ou équivalent

3)	Appliquez de la graisse autour du joint d'huile (C).

4)	Installez l'arbre de transmission près du repère de voilage (Ensemble du transfert 1 pc, Arbre de transmission 1 pc).

[Essence 1,6 T-GDI]

Pour la pose, suivez la procédure inverse de la dépose.

1)	Veillez à ne pas endommager le joint torique (A). Si le joint torique est endommagé, remplacez-le par un nouveau.

Enduisez et recouvrez les cannelures (B) de graisse haute pression de type molybdène.

GRAISSE SPL-1 ou équivalent

3)	Installez l'arbre de transmission près du repère de voilage (Ensemble du transfert 1 pc, Arbre de transmission 1 pc).
