Hyundai Tucson Revue Technique Automobile: ECU 4RM
Composants et emplacement des composants

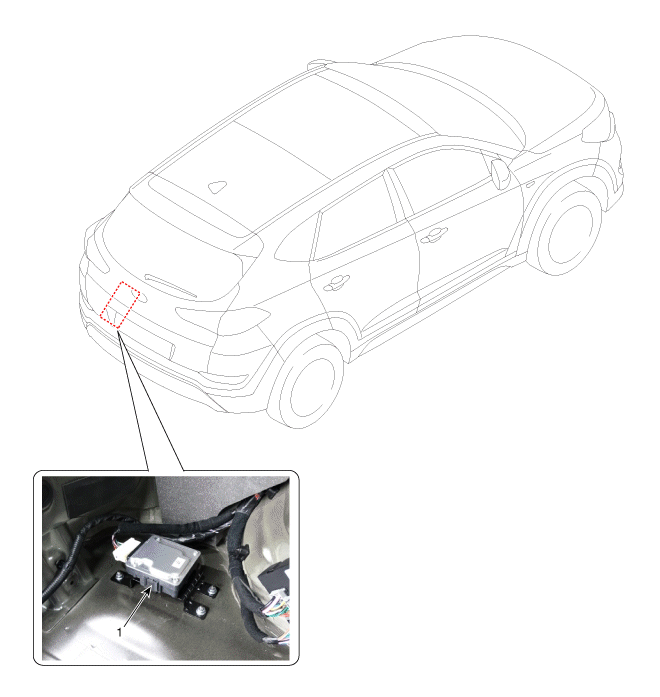

| emplacement des composants |
| 1. ECU
4 RM |
Description et fonctionnement
| Description |
L'ECU 4 RM traite les signaux des différents capteurs et détermine les conditions
de conduite et de route actuelles. L'ECU utilise ensuite cette information pour
effectuer la commande de précision sur l'embrayage à plaques multiples de l'accouplement
4RM et pour régler variablement le couple délivré aux roues arrière.

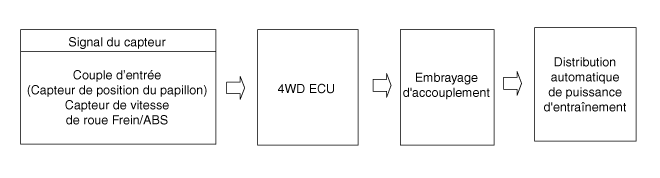

Schéma de débit

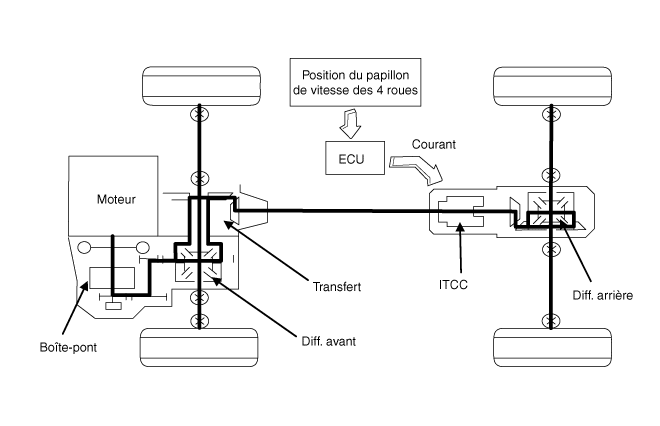

| Diagramme de puissance |

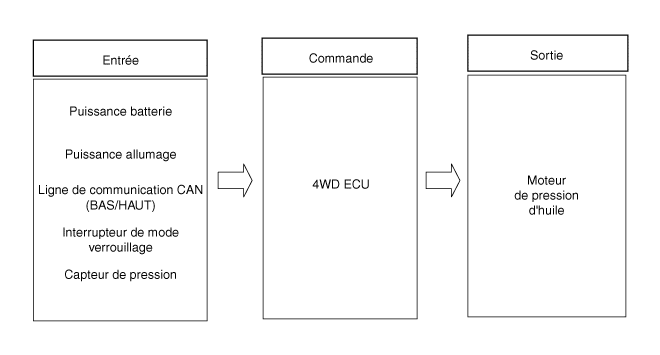

| Schéma d'entrée & de sortie ECU 4 RM |
Diagrammes schématiques
| Schéma du circuit |
| Connecteur ECU 4 RM |
| Fonction de la borne 4WD ECU |
|
Broche |
Fonction |
|
1 |
Ligne de communication CAN (BAS) |
|
2 |
Ligne de communication CAN (HAUT) |
|
3 |
- |
|
4 |
Signal du capteur de pression (+) |
|
5 |
- |
|
6 |
Interrupteur de verrouillage des 4 RM |
|
7 |
Moteur hydraulique huile (+) |
|
8 |
Moteur hydraulique huile (+) |
|
9 |
- |
|
10 |
- |
|
11 |
Puissance du capteur de pression |
|
12 |
Signal du capteur de pression (-) |
|
13 |
ALIMENTATION BATTERIE |
|
14 |
masse |
|
15 |
Puissance ON/DÉMARRAGE |
|
16 |
- |
|
17 |
- |
|
18 |
- |
| Schéma du circuit ECU 4 RM |
Procédures de réparation
| REMPLACEMENT |
| 1. |
Avant de remplacer l'ECU 4 RM, vérifiez l'apprentissage de l'embrayage
de l'ECU 4 RM avec l'outil GDS.
(Reportez-vous à Système de commande 4RM - "Réglage".)
|
| 2. |
Débranchez le câble négatif de la batterie de la batterie.
|
| 3. |
Enlevez la garniture du côté du coffre à bagages.
(Reportez-vous à Carrosserie - "Garniture latérale du coffre")
|
| 4. |
Débranchez le connecteur 4RM ECU (A).
|
| 5. |
Desserrez les écrous et déposez ensuite 4RM ECU (B).
|
| INSTALLATION |
| 1. |
Pour la pose, suivez la procédure inverse de la dépose.
|
| 2. |
Avant d'installer une nouvelle ECU, téléchargez l'apprentissage de l'embrayage
de l'ECU d'origine sur l'ECU de remplacement à l'aide de l'outil GDS.
(Reportez-vous à Système de commande 4RM - "Réglage".)
|
Procédures de réparation
RÉGLAGE
Description
La matière de friction dans l'accouplement se dégrade au fil du temps. Par conséquent,
les valeurs de compensation correspondantes doivent à ...
