Hyundai Tucson Revue Technique Automobile: Dispositif de fixation d'urgence (EFD)

Hyundai Tucson Revue Technique Automobile / Retenue / PRETENDEUR CEINTURE SÉCURIT / Dispositif de fixation d'urgence (EFD)

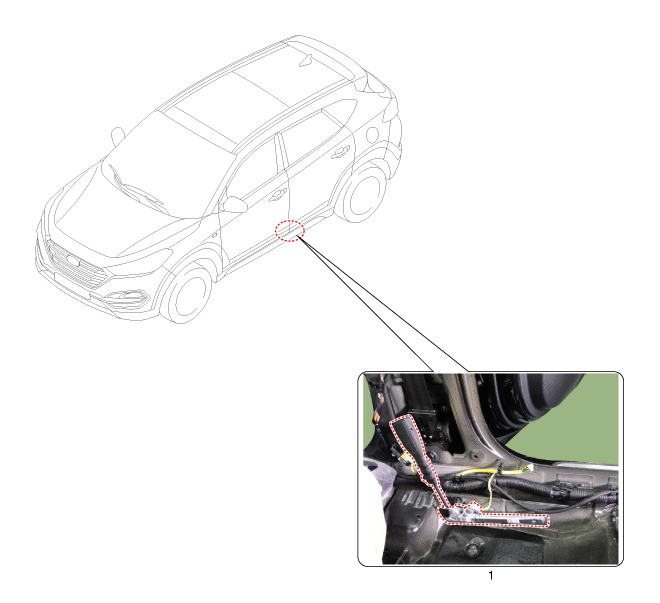

Composants et emplacement des composants

COMPOSANTS

1. Système EFD (Dispositif de fixation d'urgence)

Description et fonctionnement

Description

Le dispositif de fixation d'urgence (EFD) fonctionne en même temps que le prétendeur de ceinture de sécurité lorsqu'un déploiement est justifié après une collision. C'est un équipement auxiliaire qui empêche le conducteur et les passagers de se détacher en tirant sur la ceinture de sécurité en direction du côté point d'ancrage après une collision. Il est situé à proximité du point d'ancrage sur le siège du conducteur et du passager et est supporté par deux câbles.

•	Ne mesurez jamais la résistance de la prétension d'ancrage directement, le courant de l'appareil de mesure peut provoquer un déploiement inattendue de l'airbag.

Procédures de réparation

DÉPOSE

1.	Débranchez le câble négatif de la batterie et attendre au moins 3 minutes avant de commencer à travailler.

2.	Enlevez le siège avant. (Reportez-vous à Carrosserie - "Siège avant")

3.	Retirez le siège arrière. (Reportez-vous au groupe carrosserie - siège arrière)

Retirez la ceinture de sécurité d'ancrage avant (A).

•	Lors du remplacement du prétendeur d'ancrage, assurez-vous d'utiliser les outils appropriés pour retirer le connecteur d'ancrage de la ceinture de sécurité (A).

Outils à utiliser

Outil A: Tournevis à clé hexagonale ou perceuse avec un diamètre de 3 mm et une longueur de 56 mm ou plus.

Outil B: Tournevis ou perceuse avec un diamètre de 3 mm.

(1)

Insérez l'outil (A) verticalement dans l'orifice (F). Puis, inclinez de plus de 10° comme indiqué dans la figure.

•	Avec une inclinaison de 10°, l'outil (A) pousse et fait tourner la pièce interne (C).

(2)	Insérez et appuyez l'outil (B) verticalement dans l'orifice (E). Puis, le connecteur de la ceinture de sécurité d'ancrage (D) est déconnecté.

5.	Enlevez la garniture de protection de porte. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

6.	Déposez la garniture du montant central. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

7.	Enlevez l'ensemble du tapis du plancher. (Voir Carrosserie - "Tapis de sol")

8.	Déconnectez le prétendeur d'ancrage (A).

9.	Desserrez le boulon de fixation et déposez la prétension d'ancrage.

INSTALLATION

1.	Débranchez la borne négative de la batterie, puis patientez au moins 3 minutes.

Installez le système EFD avec le boulon de fixation.

Couple de serrage:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgf.m, 28,9 ~ 39,8 lb-ft)

Branchez le connecteur du dispositif de fixation d'urgence (A).

•	Vérifiez que l'ergot d'arrêt est branché correctement.

4.	Branchez à nouveau le câble négatif de la batterie.

5.	Après installation du système EFD, confirmez le bon fonctionnement du système : Tournez le contacteur d'allumage sur ON, le voyant SRS doit s'allumer pendant environ six secondes, puis s'éteindre.
