Description et fonctionnement

INSTRUCTION

Flex Steering est le système qui choisit parmi les trois modes de direction assistée en fonction des préférences du conducteur ou des conditions de conduite.

•	Affichage sur le groupe d'instruments mais la direction assistée ne change pas lors de la manipulation du volant.

Pour des raisons de sécurité, le mode est changé automatiquement lorsque la manipulation du volant est terminée.

•	Assurez-vous de changer le avec précaution lors de la conduite.

•	Si la direction assistée électrique (MDPS) ne fonctionne pas en raison d'un dysfonctionnement, "flex steering" peut ne pas fonctionner.

Fonctionnement

•	Première entrée : Affiche le mode actuel sur le groupe d'instruments. (4 secondes)

•	Ajout d'une entrée (4 secondes) : Le mode est changé en séquence.

•	Deux modes de direction

NORMAL : Mode de base

SPORT : principalement utilisé pour la conduite sur autoroute et avec plus d'assistance.

Diagrammes schématiques

FONCTION DE LA BORNE

N°	Description	N°	Description
1	ALL1	13	CL (+)
2	MODE DBC	14	IND PAS
3	MODE DIRECTION FLEX	15	NC
4	MODE ISG	16	MODE DMS
5	MODE PAS/RPAS	17	IND. PAS/RPAS
6	Mode ECO actif	18	NC
7	B.	19	NC
8	MODE DE BLOCAGE 4RM	20	ENTREE DETENTE
9	IND. ISG	21	NC
10	MODE PAS	22	NC
11	NC	23	NC
12	CL (+)	24	MASSE

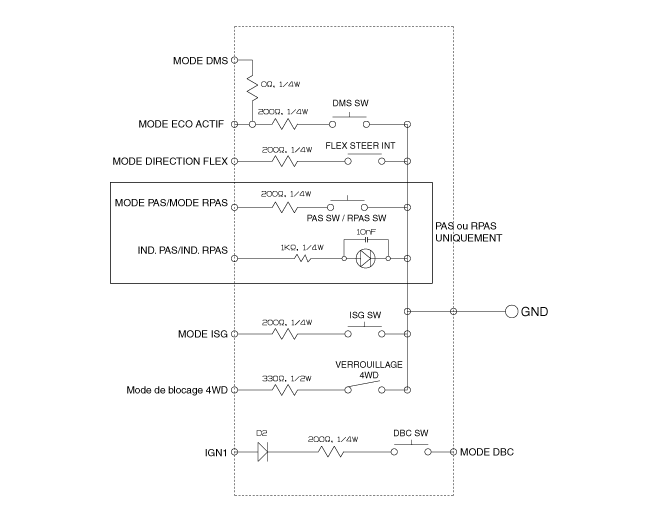

Schéma du circuit

Procédures de réparation

REMPLACEMENT

1.	Débranchez le câble négatif de la batterie.

2.	Enlevez le couvercle supérieur de la console au plancher. (Voir le groupe Carosserie - "Console")

3.	Retirez le connecteur du commutateur EPB (A).

Actionnez l'interrupteur ESC OFF et contrôlez la présence de continuité entre les bornes de l'interrupteur.

N°	Description	N°	Description
1	ALL1	13	CL (+)
2	MODE DBC	14	IND PAS
3	MODE DIRECTION FLEX	15	NC
4	MODE ISG	16	MODE DMS
5	MODE PAS/RPAS	17	IND. PAS/RPAS
6	Mode ECO actif	18	NC
7	B.	19	NC
8	MODE DE BLOCAGE 4RM	20	ENTREE DETENTE
9	IND. ISG	21	NC
10	MODE PAS	22	NC
11	NC	23	NC
12	CL (+)	24	MASSE
