Hyundai Tucson Revue Technique Automobile: Capteur de pression du carburant (FPS)

Description et fonctionnement

Description
Le capteur de pression de carburant (FPS) est installé sur le dessus de la pompe de carburant basse pression et mesure la pression dans la conduite de carburant basse pression. En se basant sur la pression de carburant mesurée par FPS et la quantité de carburant consommée, le module de commande de la pompe à carburant (FPCM) détermine l'activation ou non de la pompe à carburant basse pression. Après activation de cette dernière, FPS continue à fournir l'information de pression de carburant à FPCM et FPCM continue à commander le débit de carburant à l'aide de l'information de rétroaction depuis FPS.

Spécifications

Spécification
Pression [kPa (kgf/cm², psi)]
Tension de sortie (V)
50(0,51, 7,3)
0,3
600(6,12, 87,0)
2,5
1100(11,2, 159,5)
4,5

Diagrammes schématiques

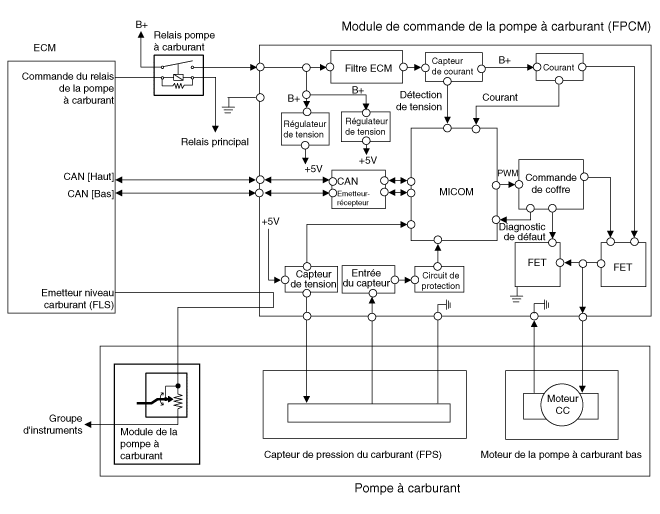

Schéma du circuit

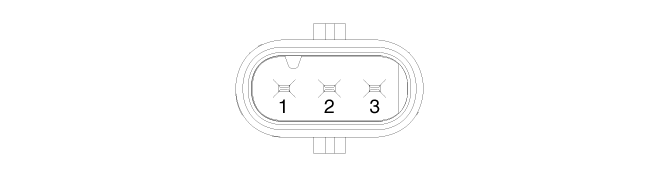

Illustration de la borne

FONCTION DE LA BORNE
N°
Fonction
Branché à
1
Alimentation en puissance du capteur de pression du carburant (FPS)
Module de commande de la pompe à carburant (FPCM)
2
Entrée du signal du capteur de pression du carburant (FPS)
Module de commande de la pompe à carburant (FPCM)
3
Masse du capteur de pression du carburant (FPS)
Module de commande de la pompe à carburant (FPCM)

Procédures de réparation

Contrôle
1.
Branchez GDS au connecteur de liaison de données (DLC).
2.
Vérifiez le tension de sortie du capteur de pression du carburant (FPS).
Pression [kPa (kgf/cm², psi)]
Tension de sortie (V)
50(0,51, 7,3)
0,3
600(6,12, 87,0)
2,5
1100(11,2, 159,5)
4,5

DÉPOSE
1.
Libérez la pression résiduelle dans la conduite de carburant.
(Voir Système d'apport d'essence - Procédures de réparation - "Relâchement de la pression résiduelle dans la conduite de carburant")
2.
Retirez le siège arrière.
(Reportez-vous au groupe carrosserie - siège arrière)
3.
Déposez le couvercle d′entretien de la pompe à carburant (A).

4.
Déconnectez le connecteur du capteur de pression de carburant (A).
5.
Retirez la goupille de fixation du capteur de pression de carburant (B).

6.
Retirez le capteur de pression de carburant de la pompe à carburant.
INSTALLATION
1.
Pour la pose, suivez la procédure inverse de la dépose.
