Hyundai Tucson Revue Technique Automobile: ANTENNE

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Audio / ANTENNE

Composants et emplacement des composants

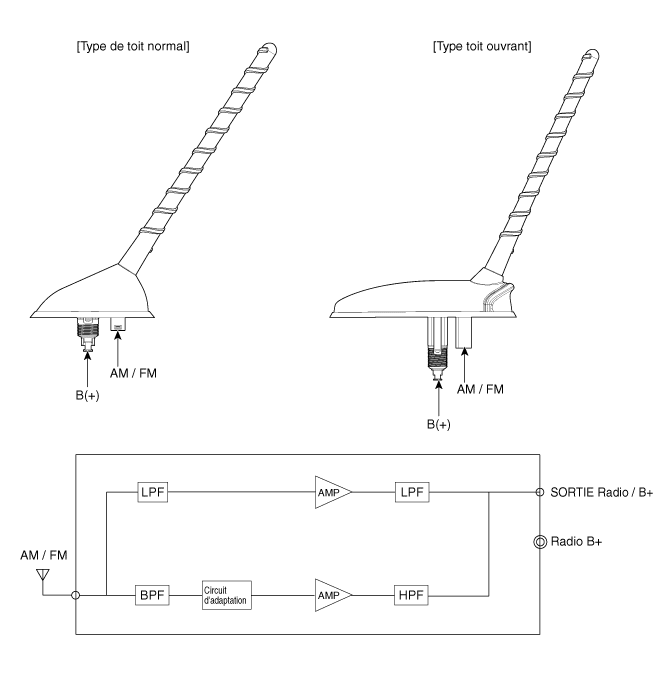

COMPOSANTS

[Antenne AM/FM]

Procédures de réparation

DÉPOSE

ATENNE DE TOIT

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez la garniture du toit. (Reportez-vous à Carrosserie - "Garniture de toit")

3.	Déconnectez le connecteur et le câble de l'antenne du toit (A).

4.	Déposez l'antenne du toit en desserrant un écrou (A).

INSTALLATION

Antenne de toit

1.	Branchez les câbles et les connecteurs de l'antenne de toit.

Installez la garniture du toit.

–	Vérifiez que les câbles et les connecteurs sont branchés correctement.

–	Vérifiez que le système audio fonctionne correctement.

Contrôle

CÂBLE D′ANTENNE

1.	Contrôlez la présence de continuité entre les pôles centraux du câble d′antenne.

2.	Contrôlez la présence de continuité entre les pôles extérieur du câble d′antenne. Il doit y avoir une continuité.

3.	S'il n'y a pas de continuité, remplacez le câble d′antenne.

4.	Contrôlez la présence de continuité entre les pôles centraux (A) et les pôles extérieur (B) du câble d'antenne. Il ne doit pas y avoir de continuité.

5.	S'il y a continuité, remplacez le câble d′antenne.
