Composants et emplacement des composants

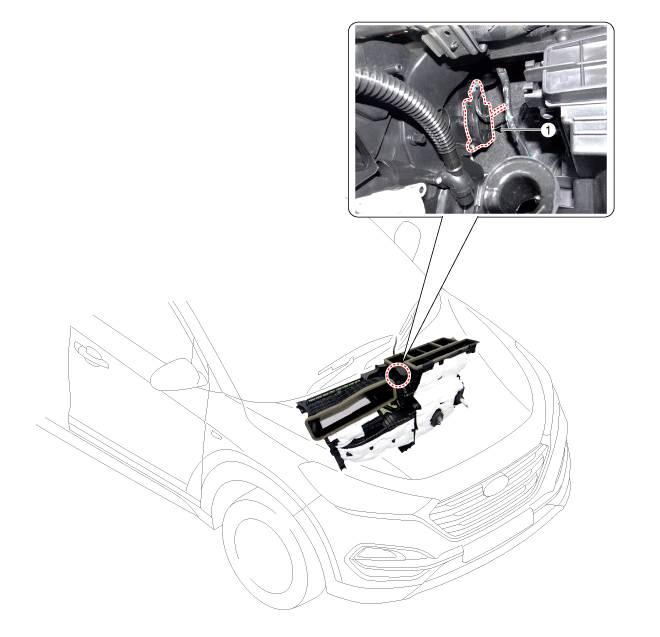

emplacement des composants

1. Actionneur de connexion automatique

Description et fonctionnement

Description

Le capteur de désembuage automatique est installé sur la vitre avant. Le capteur juge et envoie le signal pour l'apparition de l'humidité pour expulser le souffle pour le désembuage. Le module de commande du climatiseur reçoit le signal du capteur et réfrène l'humidité et élimine la buée en commandant l'actionneur d'admission, le climatiseur, l'actionneur de désembuage automatique, le régime du moteur de soufflerie et l'actionneur de mode.

Procédures de réparation

Contrôle

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Débranchez le connecteur de désembuage automatique.

Vérifiez que l'actionneur de désembuage automatique fonctionne en position ouverte quand on connecte 12 V à la borne 3 et à la borne de masse 4.

Vérifiez que l'actionneur de désembuage automatique fonctionne en position de fermeture lorsqu'il est connecté dans l'ordre inverse.

1. –
2. –
3. DEF (Ouvert)
4. DEF (fermeture)

5. Masse du capteur
6. Signal de retour
7. Capteur (+5 V)

4.	Branchez le connecteur de l'actionneur de désembuage automatique.

5.	Mettre le contact.

Contrôlez la tension entre les bornes 6 et 5.

•	Il y aura rétroaction de position courante de l'actionneur aux commandes.

Spécification

Position de la porte	TENSION (V)	Détection d′erreur
ÉVENT	0,4 ± 0,15	Basse tension : 0,1 V ou moins
Désembueur	3,35 ± 0,15	Haute-tension : 3,8V ou plus

7.	Si la tension mesurée ne se trouve pas dans la spécification, contrôlez le fonctionnement en remplaçant l'actionneur de désembuage auto existant par une nouvelle pièce d'origine. Après cela, déterminez si le remplacement de l'actionneur du désembueur automatique est nécessaire ou non.

Diagnostic avec GDS

Le chauffage, la ventilation et la climatisation peuvent être diagnostiqués rapidement (pièces défectueuses) avec le système de diagnostic du véhicule (GDS).

※ Le système de diagnostic (GDS) fournit les informations suivantes.

(1) Autodiagnostic : Vérification du code d'erreur (DTC) et affichage.

(2) Données actuelles : Vérification de l'état des données d'entrée/de sortie du système.

(3) Test d'actionnement : Vérification des conditions de fonctionnement du système.

(4) Fonction additionnelle : Autre que le contrôle, comme l'option de système et le réglage du point zéro.

2.	Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier le véhicule avec le testeur.

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie. Les données d'entrée/sortie pour les capteurs correspondant à l'actionneur de désembuage automatique peuvent être vérifiées.

4.	Pour effectuer l'opération forcée sur les facteurs d'entrée de l'actionneur du désembueur automatique, sélectionnez "TEST D'ACTIONNEMENT".

REMPLACEMENT

1.	Débranchez la borne négative (-) de la batterie.

2.	Retirez l’assemblage du rembourrage de protection. (Reportez-vous à Carrosserie - "Tableau de bord principal")

3.	Débranchez le connecteur (A) puis enlevez l'actionneur de désembuage automatique (B) après avoir desserré les vis de fixation.

4.	Pour la pose, suivez la procédure inverse de la dépose.
