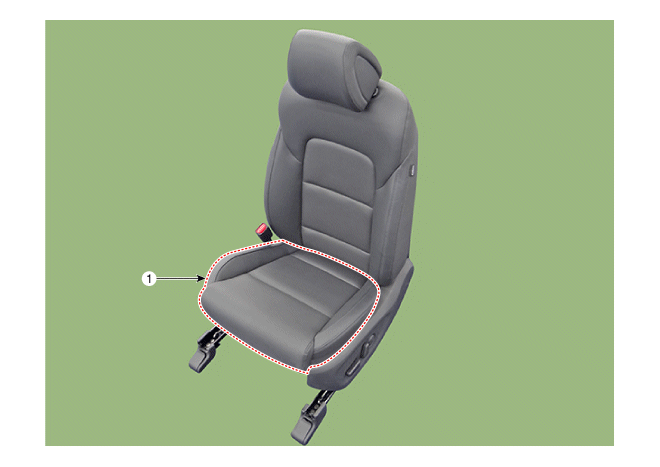

EMPLACEMENT DES COMPOSANTS |
1. Revêtement de l'assise du
siège avant |
REMPLACEMENT |
|
|
1. |
Enlevez l'ensemble du siège avant.
(Reportez-vous à Siège avant- "Siège avant")
|
2. |
Enlevez le recouvrement de protection interne du siège avant.
(Voir Siège avant - "Recouvrement intérieur du siège avant")
|
3. |
Enlevez le recouvrement de protection externe du siège avant.
(Voir Siège avant - "Recouvrement extérieur du siège avant")
|
4. |
Enlevez le protecteur inférieur de siège avant (A).
|
5. |
Séparez le clip et retirez la conduite de ventilation d'air (A).
|
6. |
Débranchez les connecteurs du moteur de siège avant (A).
|
7. |
Desserrez les vis de fixation et retirez le câblage de l'airbag (A).
|
8. |
Déconnectez le connecteur du commutateur de fin de course du siège électrique
(A).
|
9. |
Desserrez les boulons de fixation du cadre de dossier de siège avant
(A).
(Gauche)
(Droit)
|
10. |
Déconnectez le dossier du siège avant (A) et le coussin de siège avant
(B).
|
11. |
Débranchez le connecteur du chauffage de siège avant (A).
|
12. |
Déposez le protecteur (A) du cadre du coussin de siège avant.
(Avant)
(Arrière)
[Côté]
|
13. |
Après déconnexion du connecteur (A), retirez la conduite de ventilation
(B) en desserrant les vis.
|
14. |
Déposez la housse du siège avant (A) du cadre du coussin de siège avant.
|
15. |
Après avoir retiré la bande Velcro (A) et les agrafes (B) à l'intérieur
du recouvrement du coussin de siège avant, retirez le recouvrement du
coussin de siège (C).
|
16. |
Pour la pose, suivez la procédure inverse de la dépose.
|
